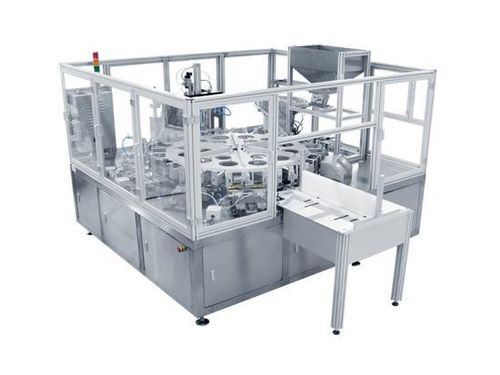

Термоупаковочная машина непрерывного действия GF-2200Z

автоматическаядля запаивания пакетовдля пищевой промышленности

Описание продукта
Полностью автоматическая роторная двухстанционная машина для запайки трубок разработана для автоматического надевания трубок и термозапайки трубочек и пакетов со спаутом. Поддерживает разные диаметры и длины трубочек и различные форматы пакетов; применяется для стоячих пакетов со спаутом для напитков, жевательного желе, приправ и товаров личной гигиены. Машину можно адаптировать для интеграции с линиями розлива для непрерывной работы.

Технические параметры
Габариты: 2900 мм × 2400 мм × 2000 мм (Д × Ш × В)
Типы запайки: стоячий пакет, трехшовный пакет, пакет с дном-гармошкой, пакет специальной формы (под заказ)
Материалы: внутренняя слой пакета PE/PP; трубка/трубочка PE/PP
Диапазон размеров продукта: длина пакета 100–180 мм; ширина 70–120 мм; длина запайки 60–120 мм
Калибр трубочки: стандарт 8,5 мм (возможна настройка под другие размеры)
Скорость работы: 80–90 шт/мин (зависит от материала и размера пакета)
Точность позиционирования: ≤ ±0,5 мм
Группы запаечных ножей: 6 (1 предварительный нагрев, 4 тепловых запайки, 1 охлаждение)
Управление температурой: 2 комплекта (всего 12 каналов), точность ±0,1°C
Диапазон нагрева: от комнатной до 300°C
Электропитание: 380 V/50 Hz, 13 kW
Подача воздуха: 0,6–0,8 MPa, 11 L/min
Вес оборудования: 2000 кг

Особенности продукта

• Роторная компоновка с двумя станциями обеспечивает полностью автоматическую обработку, включая предварительный нагрев, разделение пакетов, подачу трубок и термозапайку.
• Запаяные изделия автоматически передаются на переходную машину для дальнейшей обработки или упаковки.
• Управление PLC с настраиваемыми параметрами обеспечивает быструю переналадку между разными спецификациями пакетов и трубочек.
• Оснащена импортными модулями управления температурой и пневматическими компонентами (SMC, Festo, Airtac) для стабильной работы.
• Пошаговый нагрев и финальное охлаждение обеспечивают надежное качество запайки для разных материалов.
• Автоматическое обнаружение неисправностей с сигнализацией, остановом и диагностическим отображением для быстрой локализации и устранения проблем.
• Компактные габариты и оптимальная масса для долговременной стабильной эксплуатации.
• Основные контактные части выполнены из алюминиевого сплава и нержавеющей стали, соответствуют гигиеническим требованиям GMP для пищевой и фармацевтической промышленности.

Состав системы

• Двухстанционная конструкция, включающая систему подачи пакетов, систему подачи трубок, систему термозапайки, систему выгрузки пакетов, механизм отбраковки, переходной транспортер, систему управления и станину.
• Система подачи пакетов включает размещение и позиционирование пакетов, захват и механизм надевания; поштучно захватывает готовые пакеты и надевает их на трубочки.
• Подача трубок осуществляется вибротарелкой и переходной лотком с автоматическим обнаружением и управлением старт/стоп при подаче.
• Система термозапайки состоит из этапов предварительного нагрева, термозапайки и охлаждения (1 нож для предварительного нагрева, 4 ножа для запайки, 1 нож для охлаждения); ножи можно адаптировать под разные размеры трубочек.
• Каждая группа запаечных ножей поддерживает независимое управление температурой и отдельную регулировку.
• Система сбора пакетов включает механизм выгрузки и автоматическую замену лотка при заполнении.
• Панель оператора отображает текущее состояние в реальном времени: скорость производства, количество изделий, выпуск за смену, дата и параметры температуры.

Области применения

• Пакеты со спаутом для желе
• Пакеты со спаутом для соевого напитка
• Пакеты со спаутом для средств ухода/косметики
• Пакеты для пюре
• Пакеты со спаутом специальной формы
• Складные походные водяные мешки

Технические характеристики

• Габариты: 2900 мм × 2400 мм × 2000 мм (Д × Ш × В)
• Типы запайки: стоячий пакет, трехшовный пакет, пакет с дном-гармошкой, пакет специальной формы (под заказ)
• Материалы: внутренняя слой пакета PE/PP; трубка/трубочка PE/PP
• Диапазон размеров пакета: длина 100–180 мм; ширина 70–120 мм; длина запайки 60–120 мм
• Калибр трубочки: стандарт 8,5 мм (под заказ)
• Скорость работы: 80–90 шт/мин (в зависимости от материала и размера)
• Точность позиционирования: ≤ ±0,5 мм
• Группы запаечных ножей: 6 (1 предварительный нагрев, 4 запайки, 1 охлаждение)
• Управление температурой: 2 комплекта, 12 каналов, точность ±0,1°C
• Диапазон нагрева: от комнатной до 300°C
• Электропитание: 380 V/50 Hz, 13 kW
• Подача воздуха: 0,6–0,8 MPa, 11 L/min
• Вес оборудования: 2000 кг
