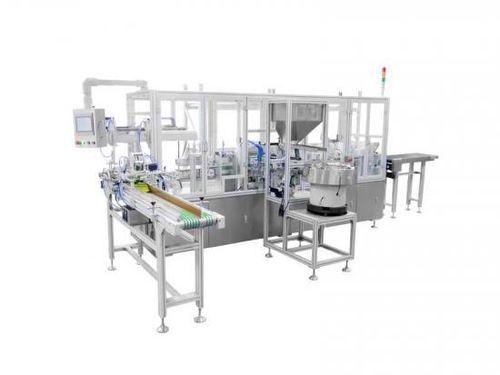

Линейный запаиватель GF-1700XB

полностью автоматическийдля пластин для машинной обработкидля пакета с носиком

Введение продукта
Машина предназначена для автоматической подачи трубочек и термозапайки пакетов с угловым носиком и других пакетов с носиком. Подходит для различных диаметров соломинок и форматов пакетов, возможно индивидуальное исполнение для подключения к линиям розлива.

Детали продукта
Brand: GBPI
Item NO.: GF-1700XB
Оплата: 100% TT заранее
Происхождение продукта: Guangzhou China
Порт отгрузки: Huangpu
Срок поставки: 20-30 дней

Технические параметры
Габариты: 5800mm×2100mm×1800mm (Д×Ш×В)
Тип запайки: стоячие пакеты, пакеты с трехсторонней запайкой, пакеты с фальцем, пакеты специальных форм
Типы материалов: пакеты: внутр. слой PE, внутр. слой PP; трубочки: PE, PP
Характеристики изделия: длина пакета: 150–350 мм; ширина: 130–250 мм; длина запайки: 60–120 мм (по заказу); размер трубочки: 8,5 мм (стандарт), 10 мм, 14 мм, 16 мм и т.д.
Скорость работы: 40–45 шт/мин (зависит от материала и размера пакета)
Угол фаски запайки: 45° ±5° (возможна кастомизация)
Точность позиционирования: ≤ ±0,5 мм
Наборы запайки: всего 6 наборов (1 преднагрев, 4 термозапайки, 1 охлаждение)
Температура нагрева: 0–300 °C
Питание: 380V/50Hz, 9KW
Подача воздуха: 0,6–0,8MPa, 12L/min
Вес оборудования: 2200 кг

Область применения

• Пакет с носиком для желе
• Пакет с носиком для соевого молока
• Пакет с носиком для туалетных/гигиенических средств
• Пакет для пюре
• Пакет со специальной форсункой
• Складной походный/водный пакет для гидратации

Особенности продукта

• Одноканальный режим с полностью автоматизированными процессами: разделение пакетов, обрезка угла, загрузка трубочек и термозапайка.
• Управление PLC и интеллектуальные настройки параметров для быстрой переналадки между типами пакетов и спецификациями трубочек.
• Импортированные модули контроля температуры и пневматические компоненты (SMC, Festo, AirTAC) для надежной работы.
• Пошаговый нагрев с финальным охлаждением для стабильного качества запайки.
• Автоматическое обнаружение неисправностей с сигнализацией, остановкой и отображением диагностики для быстрой отладки.
• Компактная конструкция, экономящая место, с устойчивой работой.
• Основные компоненты из алюминиевого сплава и нержавеющей стали, соответствуют гигиеническим требованиям GMP для пищевой/фармацевтической промышленности.

Состав системы

• Система подачи пакетов: включает механизмы разделения, позиционирования и подачи.
• Система подачи трубочек: вибрационный стол, линейная вибрационная подача и вращающийся механизм загрузки трубочек с автоматическим обнаружением и управлением старт/стоп.
• Система термозапайки: 1 группа ножей предподогрева, 4 группы ножей термозапайки, 1 группа ножей охлаждения (изменяется под спецификации трубочек).
• Система сбора пакетов: равномерная транспортировка, автоматическая выравнивание пакетов и место для установки принтера даты.
• Система управления: отображение в реальном времени состояния работы, включая счетчик готовой продукции, дату, параметры серводвигателя, параметры цилиндров и время запайки.

Технические характеристики

• Габариты: 5800mm × 2100mm × 1800mm (Д×Ш×В)
• Тип запайки: стоячие, трехсторонние, с фальцем, специальные формы
• Материалы: пакеты (внутр. PE / внутр. PP), трубочки (PE / PP)
• Диапазон размеров пакетов: длина 150–350 мм; ширина 130–250 мм; длина запайки 60–120 мм (по заказу)
• Размеры трубочек: 8,5 мм (стандарт), 10 мм, 14 мм, 16 мм и т.д.
• Скорость работы: 40–45 pcs/min (в зависимости от материала и размера пакета)
• Угол фаски запайки: 45° ±5°
• Точность позиционирования: ≤ ±0,5 мм
• Наборы запайки: 6 комплектов (1 преднагрев, 4 термозапайки, 1 охлаждение)
• Диапазон температуры нагрева: 0–300 °C
• Питание: 380V/50Hz, 9KW
• Требуемый воздух: 0,6–0,8 MPa, 12 L/min
• Вес оборудования: 2200 кг
