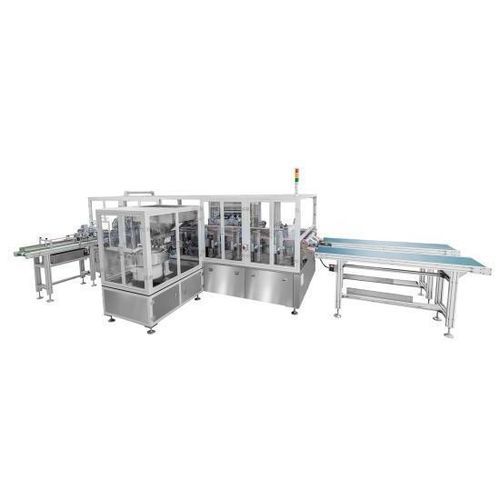

Запаиватель для пакета с носиком GF-2700XB

линейныйполностью автоматическийдля производства упаковки

Описание продукта
GF-2700XB — полностью автоматическая двухканальная линейная косая машина для запайки трубок, предназначенная для автоматической загрузки трубок/соломинок и косого термозапаивания выносных носиков (spout) и аналогичных гибких упаковок. Поддерживает различные диаметры и длины трубок и форматы пакетов, может быть интегрирована в линии розлива для непрерывного производства.

Технические параметры
Габариты: 5800 × 4100 × 1800 мм (Д × Ш × В). Типы запайки: стоячий пакет, пакет с трехсторонним запаев, пакет с боковой складкой, пакеты сложной формы (под заказ). Материалы: внутренняя плёнка пакета PE/PP; трубка PE/PP. Размер пакета: длина 150–350 мм, ширина 130–250 мм. Длина запайки: 60–120 мм. Диаметры трубок/соломинок: 8,5 мм (стандарт), 10 мм, 14 мм, 16 мм и др. Рабочая скорость: 80–90 шт/мин (двухканальная); одиночный канал 40–45 шт/мин. Угол косой запайки: 45° ±5° (возможна кастомизация). Точность позиционирования: ≤ ±0,5 мм. Группы запайных ножей: 6 (1 преднагрев, 4 нагрев, 1 охлаждение). Температурный контроль: 3 набора (8-канальный модуль), точность ±0,1 °C. Температура нагрева: 0–300 °C. Питание: 380V/50Hz, 13 kW. Пневмопитание: 0,6–0,8 MPa, 22 L/min. Масса оборудования: 3500 kg.

Особенности продукта

• Двухканальная конфигурация для одновременной обработки на двух линиях и увеличения пропускной способности.
• Полностью автоматическая последовательность: разделение пакетов, косая резка, подача трубок и термозапайка.
• PLC-управление с настраиваемыми параметрами для быстрой переналадки между типами пакетов и трубок.
• Импортные модули управления температурой и пневмоэлементы (SMC, Festo, Airtac) для стабильного управления процессом.
• Пошаговый нагрев и финальное охлаждение обеспечивают стабильное качество запайки.
• Автообнаружение неисправностей с сигнализацией, остановкой и выводом диагностики.
• Основные детали выполнены из алюминиевого сплава и нержавеющей стали, соответствуют требованиям гигиены пищевой и фармацевтической отраслей.

Состав системы

• Двухканальная конструкция, включающая: систему подачи пакетов, систему подачи трубок, режущий механизм, систему термозапайки, систему сбора пакетов, систему управления и станину.
• Подача пакетов: механизмы разделения, позиционирования и обработки для поштучной подачи, транспортировки и коррекции положения.
• Подача трубок: вибробункер, линейная виброподача и роторный механизм загрузки трубок с автоматическим обнаружением и управлением пуск/стоп.
• Термозапайка: преднагрев, запайка и охлаждение; 5 наборов нагревательных ножей и 1 охлаждающий нож; независимый контроль температуры для каждого набора; возможна кастомизация ножей.
• Сбор пакетов: конвейер постоянной скорости с автоматической укладкой для осмотра и обработки.
• Панель оператора: отображение в реальном времени скорости производства, количества, сменного выпуска, даты и температуры.

Области применения

• Стоячие пакеты для стиральных средств
• Стоячие пакеты для приправ
• Пакеты с носиком для соков и напитков
• Складные водные пакеты и другие форматы пакетов с носиком

Технические характеристики

• Модель: GF-2700XB
• Габариты: 5800 × 4100 × 1800 мм
• Рабочая скорость: 80–90 шт/мин (двухканальная)
• Группы запайки: 6 (1 преднагрев, 4 нагрев, 1 охлаждение)
• Температурный контроль: 3 набора, точность ±0,1 °C, нагрев 0–300 °C
• Мощность: 380V/50Hz, 13 kW
• Пневмоподдержка: 0,6–0,8 MPa, 22 L/min
• Масса: 3500 kg
