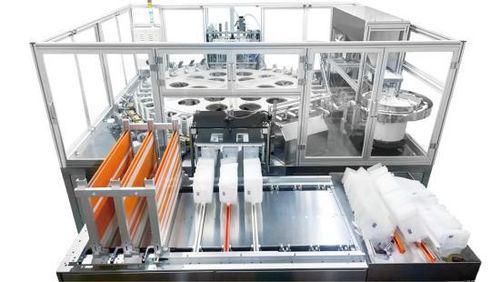

Ротационный запаиватель GF-3000Z

полностью автоматическийдля продуктов питаниядля жидкостей

Введение продукта
Автоматическая трехстанционная роторная машина для запайки носиков предназначена для автоматической подачи трубочек и термо-запайки носиков и упаковок. Подходит для различных диаметров трубочек и форматов стоячих пакетов с носиком; применяется в упаковке напитков, съедобных желе, приправ и бытовой химии. Возможна адаптация для интеграции с линиями розлива.

Бренд / Артикул

• Brand: GBPI
• Item NO.: GF-3000Z

Технические параметры
Позиция: Технические характеристики
Габариты: 3900 mm × 2900 mm × 2000 mm (Д × Ш × В)
Тип запайки: стоячие пакеты с носиком, трехсторонне запаянные пакеты, пакеты с фальцем, пакеты сложной формы (на заказ)
Характеристики продукта: Размер пакета: 80–180 mm (Д), 70–120 mm (Ш); длина запайки: 60–120 mm
Размер трубочки: 8.5 mm (стандарт), 10 mm, 14 mm, 16 mm и т.д.
Скорость работы: 120 шт./мин (зависит от материала и размера пакета)
Точность позиционирования: ≤ ±0,5 mm
Инструменты термозапайки: всего 6 наборов (1 прогрев, 4 запайки, 1 охлаждение)
Модуль контроля температуры: 2 набора (12-канальные модули) точность ±0,1°C
Диапазон температур: от комнатной до 300°C
Питание: 380V/50Hz, 15 kW
Подача воздуха: 0,6–0,8 MPa, 15 L/min
Масса оборудования: 3000 kg

Особенности продукта

• Полностью автоматическая подача трубочек, подача пакетов, термозапайка и разгрузка; при связке машин снижается потребность в персонале (2–4 оператора для связанных линий, 1 оператор для одной машины).
• Роторная конструкция с тремя станциями, компактный размер и стабильная работа.
• Сенсорный LCD-панель для простого задания параметров, точного управления и непрерывной работы.
• Импортные модули контроля температуры, пневматические компоненты SMC/Festo/Airtac и PLC Omron обеспечивают надежность работы.
• Автоматическое обнаружение ошибок с сигнализацией, остановкой, диагностикой и отображением места неисправности.
• Производительность 120–135 шт./мин в зависимости от материала и размера пакета.
• Трехстанционная подача пакетов для увеличения производительности; размер пакета регулируется (макс. 180 mm × 120 mm) или изготавливается по заказу.
• Пошаговая система нагрева и охлаждения при запайке; сменные запаечные ножи для различных типов трубочек/носиков.

Состав системы

• Состоит из: системы подачи трубочек, подачи пакетов, запайки, сбора изделий, центральной системы управления и основания.
• Система подачи трубочек: бункер, вибрационный питатель, направляющая и фотоэлектрический датчик для автоматического контроля подачи.
• Система подачи пакетов: пневматические присоски для подачи пакетов.
• Система термозапайки: большой поворотный стол, 6 наборов ножей (1 прогрев, 4 запайки, 1 охлаждение); регулируемая рама станций и настраиваемые ножи для разных размеров.
• Система сбора: площадки для готовой продукции и возврата неудачных изделий; фотоэлектрический и пневматический контроль для автоматического выравнивания кромок.
• Пульт управления: сенсорный экран для задания параметров и отображения статуса в реальном времени (количество, время).

Области применения

• Стоячие пакеты для стирального порошка/геля
• Стоячие пакеты для приправ/соусов
• Пакеты для напитков
• Складные водяные пакеты

Технические характеристики

• Brand: GBPI
• Model / Item NO.: GF-3000Z
• Габариты: 3900 mm × 2900 mm × 2000 mm
• Размер пакета: 80–180 mm (Д) × 70–120 mm (Ш); длина запайки 60–120 mm
• Размеры трубочек: 8.5 mm, 10 mm, 14 mm, 16 mm
• Скорость работы: 120 шт./мин (зависит от материала и размера)
• Точность позиционирования: ≤ ±0,5 mm
• Инструменты запайки: 6 наборов (1 прогрев, 4 запайки, 1 охлаждение)
• Контроль температуры: 12-канальные модули (2 набора) точность ±0,1°C
• Диапазон температур: комнатная…300°C
• Питание: 380V/50Hz, 15 kW
• Подача воздуха: 0,6–0,8 MPa, 15 L/min
• Масса оборудования: 3000 kg
