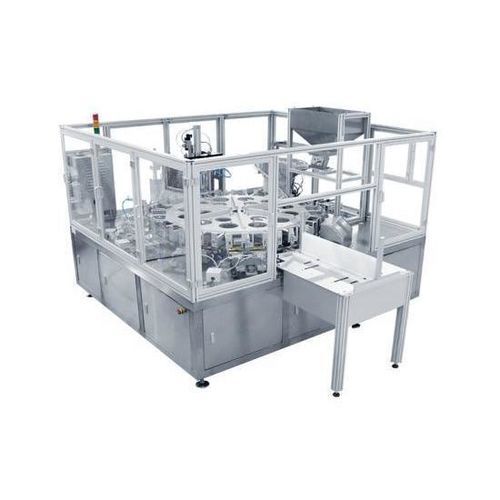

Ротационная машина для позиционирования и обмотки пленкой GF-2200Z

полностью автоматическаядля упаковочной машиныдля пластин для машинной обработки

Обзор продукта
GF-2200Z — автоматическая машина для вставки носика и запайки. Носики подаются через бункер, вибрационный податчик и направляющие на держатель носика, вращаются с диска к станции обработки пакета, где пакет захватывается, устанавливается на приспособление над носиком и вместе с носиком подается на станцию термозапайки. Передние и задние запайные ножи выполняют запайку; годные пакеты выталкиваются в зону хранения готовой продукции, а брак автоматически удаляется в зоне отбора брака.

Ключевые данные продукта

• Brand: GBPI
• Model: GF-2200Z
• Payment: 100% TT In Advance
• Product Origin: Guangzhou, China
• Shipping Port: Huangpu
• Lead Time: 20–30 days

Технические характеристики
Габариты: 2400 x 2200 x 2000 mm (Д x Ш x В)
Типы упаковки: стоячие пакеты, пакеты 3‑стороннего запаивания, пакеты с боковым/нижним фальцем, нестандартные пакеты
Материалы: пакеты внутренняя прослойка PE/PP; трубки PE/PP
Диапазон размеров пакета: длина 80–190 mm; ширина 70–120 mm
Длина запайки: 60–120 mm
Размеры трубочек/носиков: 8.5 mm, 10 mm, 14 mm, 16 mm и т.д.
Скорость работы: 80–90 шт./мин
Точность позиционирования: ≤0.5 mm
Инструменты запайки: 6 наборов (1 предварительный нагрев, 4 запайки, 1 охлаждение)
Модули температурного контроля: 18 групп, точность ±0.1°C
Диапазон нагрева: 0–300°C
Электропитание: 380V/50Hz, 11KW
Подача воздуха: 0.6–0.8 MPa, 2000 L/H
Вес оборудования: 2100 Kg

Область применения

• Гелевые пакеты с носиком
• Пакеты для соевого молока с носиком
• Пакеты для туалетных принадлежностей с носиком
• Пакеты для пюре
• Пакеты с нестандартными насадками
• Складные гидратационные пакеты для активного отдыха

Продвинутая система

• Система подачи носиков состоит из желобов, вибрационного диска и направляющих; фотоэлектрические датчики контролируют подачу.
• Система подачи пакетов использует пневматические присоски; система подачи и запайки имеет двойные позиции для удвоения эффективности.
• Система термозапайки включает большой поворотный стол, запайные лезвия и регулируемые рабочие станции; 6 наборов лезвий: 1 предварительный нагрев, 4 запайки, 1 охлаждение.
• Рабочие станции регулируются под разные размеры пакетов; разнообразные лезвия доступны для разных типов носиков.
• Каждое запайное лезвие имеет независимый регулятор температуры и может работать/настраиваться автономно.
• Система сбора состоит из стола для готовой продукции и стола для отходов; фотоэлектрические датчики и пневматика обеспечивают автоматическую работу.
• Панель управления с сенсорным экраном для настройки параметров и отображения статуса в реальном времени (количество, время, показатели успеха/отказа).
• Доп. комплектующие: температурные регуляторы, манометры и аварийные кнопки; модульная база для удобства разборки, транспортировки и сборки.

Особенности продукта

• Полная автоматизация; один оператор может обслуживать машину при периодической подаче носиков и пакетов.
• Круговая конструкция диска минимизирует занимаемую площадь.
• Компоненты из алюминия и нержавеющей стали соответствуют гигиеническим требованиям пищевой и фармацевтической отраслей.
• Стабильная работа с точным управлением для длительных непрерывных циклов.
• Импортные модули температурного контроля, пневмоэлементы SMC и PLC Omron для обеспечения качества и производительности.
• Автоматическое обнаружение неисправностей с сигнализацией, автоматической остановкой и отображением места отказа.

Производство машины / Рабочие образцы
GF-2200Z — это интегрированная система, состоящая из модуля термозапайки, модуля подачи носиков, модуля подачи пакетов, модуля вывода пакетов и центральной системы управления, смонтированных на единой основе. Все подсистемы оборудованы датчиками и реле для координированной работы, обеспечивая эффективное и стабильное производство упаковки.

Характеристики / технические спецификации

• Brand: GBPI
• Model: GF-2200Z
• Габариты: 2400 x 2200 x 2000 mm
• Типы упаковки: стоячие пакеты, 3‑сторонние запайки, пакеты с фальцем, нестандартные пакеты
• Материалы: внутренняя прослойка пакетов PE/PP; трубки PE/PP
• Диапазон размеров: длина 80–190 mm; ширина 70–120 mm
• Длина запайки: 60–120 mm
• Размеры носиков: 8.5 mm, 10 mm, 14 mm, 16 mm
• Скорость: 80–90 шт./мин
• Точность позиционирования: ≤0.5 mm
• Температурный контроль: 18 групп, точность ±0.1°C
• Электропитание: 380V/50Hz, 11KW
• Воздух: 0.6–0.8 MPa, 2000 L/H
• Вес оборудования: 2100 Kg
• Lead Time: 20–30 days
