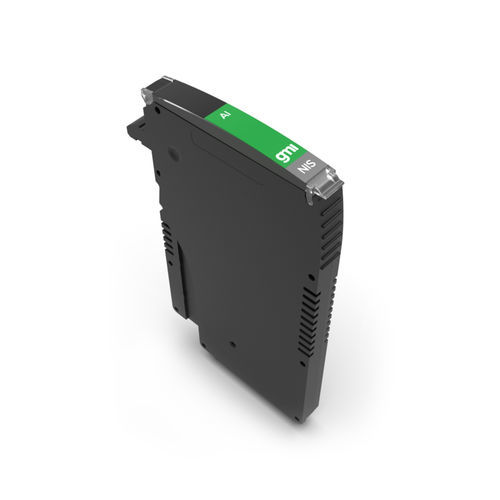

Связной M-Bus адаптер X1-NIS-AI-01-S

для интерфейсатокаизолированный

SIL3 2-проводной пассивный/активный повторитель тока HART® TxМодуль питания повторителя тока X1-NIS-AI-01 представляет собой аналоговый входной интерфейс высокой надежности, подходящий для приложений, требующих уровня SIL 3 в системах, связанных с безопасностью, для отраслей с высокой степенью риска. Он обеспечивает изолированное питание для подачи напряжения на обычные двухпроводные пассивные передатчики 4-20 мА, повторяя ток на системной плате. Поддерживаются также двухпроводные активные передатчики. Схема обеспечивает двунаправленную связь HART® как для пассивных, так и для активных устройств. Модуль всегда потребляет ток, а плата терминации позволяет использовать его и для контуров источника. Предусмотрена функция токовой неисправности за пределами диапазона в соответствии со стандартом IEC 60947-5-6 NAMUR NE 43 с ограничениями, настраиваемыми через дополнительный шлюз. Для облегчения технического обслуживания полевые устройства можно отсоединять с помощью двухпозиционного рычажного механизма вставки/выемки. Для данного изделия требуется специальная оконечная плата.ОСОБЕННОСТИСила 3 / SC 3Установка в зоне 2 / отдел 2Отключение шлейфа для облегчения операций технического обслуживания4-20 мА 2-проводной активно-пассивный входHART® совместимОтключение при неисправности в соответствии с IEC 60947-5-6 NAMUR NE 43Устойчивость к короткому замыканию на входе и выходеВысокая точностьТрехпортовая изоляция, вход/выход/питаниеСТАТУС: АКТИВНЫЕКАНАЛЫ: 1ОбщиеПотребляемая мощность0,55 Вт (пассивный Tx), 1,05 Вт (активный Tx) @ 24 В пост. тока с 20 мА, 24 В пост. тока + 250 Ом на выходе, типовая.Напряжение питания системы24 В пост. тока ном. (18 - 30 В пост. тока).Потребляемый ток23 мА @ 24 В пост. тока с 20 мА, типовая.Тип выхода системыТок от 4 до 20 мА. Модуль всегда потребляет ток, а плата терминации позволяет использовать его в качестве источника.Время отклика≤20 мс (4-20 мА или 20-4 мА).Ограничение тока26 мА типичное.Максимальная нагрузка600 Ω.Максимальное напряжение30 В.Минимальное напряжение15 В (с учетом падения напряжения на последовательном сопротивлении).Field InTypeТок от 4 до 20 мА, пассивный или активный Tx.Пассивное напряжение линии Tx20 В минимум @ 20 мА.Активное падение напряжения Tx6,5 В максимум @ 20 мА.Ограничение тока26 мА типичное.FaultTypeНа общей линии неисправности доступна неисправность вне диапазона с настраиваемыми пределами.PerformanceRef. Условия24 В питания, 24 В + 250 Ом на выходе, температура окружающей среды 23 ± 1 °C.Точность линейности≤ ± 20 мкА.Точность калибровки≤ ± 20 мкА.Влияние температуры≤ ± 2 мкА/°C.Напряжение изоляцииТестовое напряжениеПолевой вход/системный выход 2,5 кВ; Полевой вход/системное питание 2.5 кВ; системный выход/системное питание 500 В.Условия окружающей средыРабочая температура от 40 до +70 °C.Температура хранения от 45 до +80 °C.Тип монтажаНа заказной оконечной плате.Вес около 55 г.РазмерыШирина 10 мм, Глубина 80 мм, Высота 120 мм.Сертификаты:ATEX: FM ATEX зона 2 серии X1 Английский сертификат (Европа) FM23ATEX0039X, FM, 2025-08-13Ex: FM US X1 Series Divisions and Zones Английский сертификат (Северная Америка) FM23US0073X, FM, 2025-08-12Ex: FM Canada X1 Series Divisions and Zones Английский сертификат (Северная Америка) FM23CA0055X, FM, 2025-08-12IECEx: FM IECEx X1 Series Английский сертификат (Международный) IECEx FMG 23.0018X, FM, 2025-08-12SIL: TUV IT 25 SIL 0528 A Резюме сертификата SIL (международный) TUV IT 25 SIL 0528 A Rev.1, TUV_SUD, 2025-09-19UKEx: FM UKEx zone 2 X1 Series English Certificate (United Kingdom) FM23UKEX0040X, FM, 2025-08-14Декларации о соответствии:EU Declaration of Conformity of X1-NIS-AI-01UK Declaration of Conformity of X1-NIS-AI-01Технические характеристики:Product: X1-NIS-AI-01-SChannels: 1Рассеиваемая мощность: 0.55 Вт (пассивный Tx), 1,05 Вт (активный Tx) @ 24 В пост. тока при 20 мНапряжение питания системы: 24 В пост. тока ном. (от 18 до 30 В пост. тока)Потребляемый ток: 23 мА @ 24 В пост. тока при 20 мВыход системы: Ток от 4 до 20 мА, всегда потребляет токВремя отклика: ≤ 20 мсОграничение тока: 26 мА типичноеМаксимальная нагрузка: 600 ΩМаксимальное напряжение: 30 ВМинимальное напряжение: 15 ВПолевой вход: Ток от 4 до 20 мА, пассивный или активный TxПассивное линейное напряжение Tx: 20 В минимум @ 20 мАктивное падение напряжения Tx: 6,5 В максимум @ 20 мТочность линейности: ≤ ± 20 мкТочность калибровки: ≤ ± 20 мкТемпературное влияние: ≤ ± 2 мкА/°CИзоляционное тестовое напряжение: Полевой вход/системный выход 2,5 кВ; Полевой вход/системное питание 2,5 кВ; Системный выход/системное питание 500 ВОперационная температура: от -40 до +70 °CТемпература хранения: от -45 до +80 °CМонтаж: На специальную платуВес: около 55 гРазмеры: Ширина 10 мм, Глубина 80 мм, Высота 120 мм
