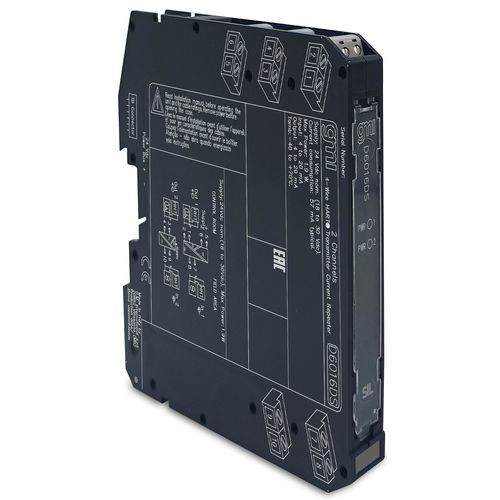

M-Bus адаптер тока D6016DS

связнойна DIN-рейкеизолированный

Модуль повторителя тока D6016DS представляет собой высокоинтегрированный аналоговый входной интерфейс, подходящий для приложений, требующих уровня SIL 3 в системах безопасности для высокорисковых отраслей. Он повторяет входной сигнал активного тока 2-проводной системы от 4 до 20 мА в плавающей цепи для управления нагрузкой в безопасной зоне. Модуль поддерживает двунаправленные сигналы связи для устройств HART®. - SIL3 / SC3 - 2 полностью независимых канала - Выход источника-приемника 4-20 мА - Совместимость с HART® - Высокая точность - Трехпортовая изоляция: Вход/Выход/Питание - Высокая плотность, два канала на устройство Технические характеристики: - Напряжение питания: 24 В постоянного тока номинальное (от 18 до 30 В постоянного тока), защита от обратной полярности - Потребление тока: 57 мА при 24 В постоянного тока с выходом 20 мА, типичное - Рассеяние мощности: 1.50 Вт при 24 В постоянного тока с выходом 20 мА на нагрузке 250 Ом - Тип входа: 4 до 20 мА (вход с отдельным питанием, падение напряжения ≤ 7 В) - Импеданс HART: 225 Ом, типичное - Тип выхода: 4 до 20 мА - Диапазон напряжения: 2 до 30 В - Диапазон нагрузки: 0 до 500 Ом - Ограничение тока: 24 мА (до 450 Ом нагрузки) - Время отклика: 20 мс - Точность калибровки: ≤ ± 20 μA - Точность линейности: ≤ ± 20 μA - Влияние температуры: ≤ ± 2 μA/°C - Испытательное напряжение изоляции: Вход/Выход 2.5 кВ - Рабочая температура: –40 до +70 °C - Температура хранения: –45 до +80 °C - Монтаж: 35 мм DIN-рейка - Вес: ок. 115 г - Размеры: 12.5 x 123 x 120 мм Статус: АКТИВНЫЙ Каналы: 2
