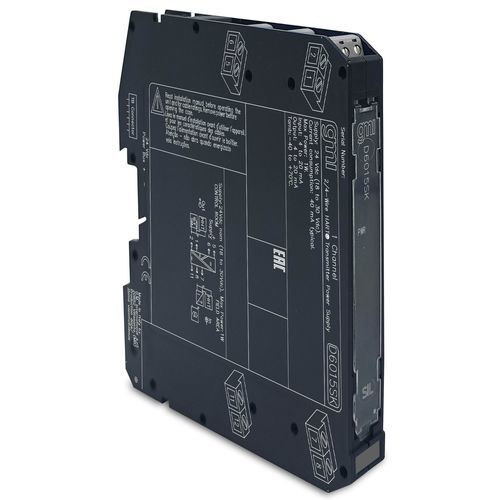

Аналоговый формирователь сигнала D6015SK

4-20 мАс блоком питания DCна DIN-рейке

SIL2 2/4-Wire HART® Transmitter Power SupplyМодуль Repeater Power Supply D6015 представляет собой аналоговый входной интерфейс высокой степени целостности, подходящий для приложений, требующих уровня SIL 2 в системах, связанных с безопасностью, для отраслей с высоким уровнем риска. Он обеспечивает полностью плавающий источник постоянного тока для подачи питания на обычные двухпроводные активные или пассивные передатчики 4-20 мА и повторяет ток в плавающей цепи для управления нагрузкой. Схема обеспечивает двунаправленную передачу сигналов для устройств HART®.SIL 2 / SC 34-20 мА активно-пассивный вход, источник-сток выходHART® совместимВход и выход устойчивы к короткому замыканиюВысокая точностьТрехпортовая изоляция, вход/выход/питаниеСтатус: ACTIVEChannels: 1Напряжение питания24 В пост. тока (от 18 до 30 В пост. тока), с защитой от обратной полярностиПотребляемый ток40 мА @ 24 В пост. тока с выходом 20 мА, типичный.Рассеиваемая мощность1,0 Вт @ 24 В пост. тока с выходом 20 мА, типичный.Тип входа4 - 20 мА (вход с отдельным питанием, падение напряжения ≤ 0,5 В) или 4 - 20 мА (2 провода Tx с ограничением тока ≈ 25 мА), диапазон показаний 0 - 24 мА.Напряжение линии передатчика16,5 В минимум @ 20 мА.Тип выхода4 - 20 мА, на макс. 600 Ω нагрузки в режиме источника; V мин. 2 V @ 0 Ω нагрузки V макс. 30 В в режиме стока (макс. сопротивление нагрузки 600 Ом), ток ограничен ≈ 25 мА.Время отклика5 мс.ХарактеристикиРеф. Условия24 В питания, нагрузка 250 Ом, температура окружающей среды 23 ± 1 °C.Точность калибровки≤ ± 20 мкА.Точность линейности≤ ± 10 мкА.Влияние температуры≤ ± 2 мкА/°C.Напряжение изоляцииТестIn/Out 2,5 кВ; In/Supply 2,5 кВ; Out/Supply 500 В.Условия окружающей средыТемпература эксплуатации от -40 до +70 °C.Температура хранения от -45 до +80 °C.Тип монтажаDIN-Rail 35 мм, с или без шины питания или на заказной плате. Вес около 130 г.Подключение с помощью поляризованных вставных разъемных винтовых клеммных колодок, позволяющих подключать клеммы сечением до 2,5 мм² (13 AWG).РазмерыШирина 12,5 мм, Глубина 123 мм, Высота 120 мм.Сертификаты: ЭМС (Декларация соответствия ЭМС EAC), Метрологические сертификаты (Беларусь, Казахстан, Россия), SIL (TUV IT 25 SIL 0634)Декларации соответствия: Декларация соответствия ЕС для серии D6000, Декларация соответствия G3Технические характеристики:Напряжение питания: 24 В пост. тока (от 18 до 30 В пост. тока)Потребляемый ток: 40 мА @ 24 В пост. тока с выходом 20 мАРассеиваемая мощность: 1.0 Вт @ 24 В пост. тока с выходом 20 мАВход: 4 - 20 мА, падение напряжения ≤ 0,5 В, диапазон показаний от 0 до 24 мАВыход: 4 - 20 мА, макс. 600 Ω нагрузка, ток ограничен ≈ 25 мАВремя отклика: 5 мсТочность калибровки: ≤ ± 20 мкАлинейность: ≤ ± 10 мкВлияние температуры: ≤ ± 2 мкА/°CИзоляция: Вход/Выход 2,5 кВ; Вход/Выход 2,5 кВ; Выход/Выход 500 ВОперационная температура: от -40 до +70 °CТемпература хранения: от -45 до +80 °CМонтаж: DIN-рейка 35 ммВес: около 130 гГабариты: 12.5 x 123 x 120 мм
