Связной M-Bus адаптер D6016DK

для интерфейсатокана DIN-рейке

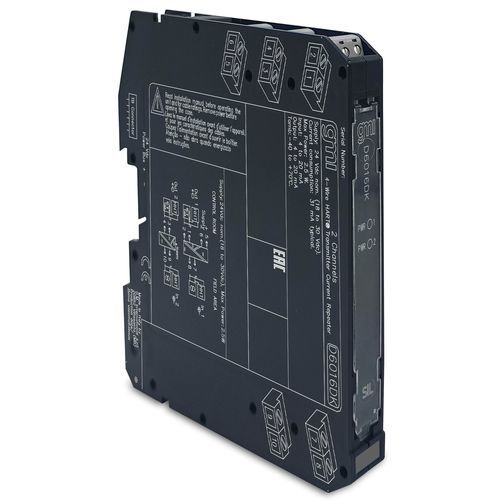

SIL3 2-проводной активный токовый повторитель HART® TxМодуль Current Repeater D6016 представляет собой аналоговый входной интерфейс высокой степени целостности, подходящий для приложений, требующих уровня SIL 3 в системах, связанных с безопасностью, для отраслей с высоким уровнем риска. Он повторяет 2-проводной активный входной токовый сигнал 4-20 мА в плавающей цепи для управления нагрузкой в безопасной зоне. Модуль обеспечивает двунаправленную передачу сигналов для устройств HART®.SIL 3 / SC 32 полностью независимых канала4-20 мА источник-сток-выходHART® совместимВысокая точностьТрехпортовая изоляция, вход/выход/питаниеВысокая плотность, два канала на блокСтатус: ACTIVEChannels: 2SupplyVoltage24 Vdc nom (18 to 30 Vdc), reverse polarity protectedCurrent Consumption31 mA @ 24 Vdc with 20 mA out, typical.Power Dissipation1.80 W @ 24 Vdc with 20 mA output on 250 Ω load and 24 Vdc output supply for sink models, typical.InputType4 to 20 mA (отдельно питаемый вход, падение напряжения ≤ 7 V), reading range 0 to 22 mA.Импеданс HART225 Ω, типичный.Тип выхода4-20 мА.Диапазон напряжения на выходе от 2 до 30 В.Диапазон нагрузки0-500 Ω, с обычным входом Tx 250 Ω nom (160-500 Ω), с интеллектуальным входом Tx.Ограничение тока24 мА (до 450 Ω нагрузки) ≤ максимальный ток ≤ 26 мА.Время отклика20 мс (изменение шага от 10 до 90 %).ХарактеристикиРеф. Условия24 В питания, 250 Ω нагрузки, температура окружающей среды 23 ± 1 °C.Точность калибровки≤ ± 20 мкА.Точность линейности≤ ± 20 мкА.Влияние температуры≤ ± 2 мкА/°C.Напряжение изоляцииТестIn/Out 2,5 кВ; In/Supply 2.5 кВ; In/In 500 В; Out/Supply 500 В; Out/Out 500 В.Условия окружающей средыРабочая температура в пределах от -40 до +70 °C.Температура хранения в пределах от -45 до +80 °C.МонтажТипDIN-рейки 35 мм, с шиной питания или без нее или на заказной терм. Вес около 135 гПодключение с помощью поляризованных вставных разъемных винтовых клеммных колодок, позволяющих использовать клеммы сечением до 2,5 мм² (13 AWG).РазмерыШирина 12,5 мм, Глубина 123 мм, Высота 120 мм.Политика жизненного цикла продукта: ENСертификации:Сертификат SIL Резюме: TUV IT 25 SIL 0609 A (EN)Декларации соответствия:Декларация соответствия ЕС для серии D6000 (EN | IT)Декларация соответствия G3 (EN)Документация:Технический паспорт D6016 (EN | IT | FR | PT | DE | ES | CN | JA)Руководство по эксплуатации D6016 (EN)Руководство по безопасности D6016 (EN)Технические характеристики:SIL 3 / SC 32 полностью независимых канала4-20 мА источник-стоквыходHART® совместимыйВысокая точностьТрехпортовая изоляция, вход/выход/питаниеВысокая плотность, два канала на блокНапряжение: 24 В пост. тока (от 18 до 30 В пост. тока), защита от обратной полярностиПотребляемый ток: 31 мА @ 24 В пост. тока с выходом 20 мА, типичныйРассеиваемая мощность: 1.80 Вт @ 24 В пост. тока при выходе 20 мА на нагрузке 250 Ом и выходном питании 24 В пост. тока для моделей с поглотителем, типовоеТип входа: 4 - 20 мА (вход с отдельным питанием, падение напряжения ≤ 7 В), диапазон показаний от 0 до 22 мАХарт-импеданс: 225 Ω, типовойТип выхода: 4 - 20 мАДиапазон выходного напряжения: 2 - 30 ВДиапазон нагрузок: 0 до 500 Ω, с обычным входом Tx 250 Ω nom (160 до 500 Ω), с интеллектуальным входом TxОграничение тока: 24 мА (до 450 Ω нагрузки) ≤ максимальный ток ≤ 26 мВремя отклика: 20 мс (от 10 до 90 % ступенчатого изменения)Точность калибровки: ≤ ± 20 μТочность калибровки: ≤ ± 20 μТемп. влияние: ≤ ± 2 мкА/°CТестовое напряжение: вход/выход 2,5 кВ; вход/выход 2,5 кВ; вход/выход 500 В; выход/выход 500 В; выход/выход 500 ВОперационная температура: от -40 до +70 °CТемпература хранения: от -45 до +80 °CМонтаж: DIN-рейка 35 мм, с шиной питания или без нее, или на заказной плате. Вес: около 135 гПодключение: с помощью поляризованных вставных разъемных винтовых клеммных колодок, позволяющих подключать клеммы до 2,5 мм² (13 AWG)Размеры: Ширина 12,5 мм, Глубина 123 мм, Высота 120 мм
