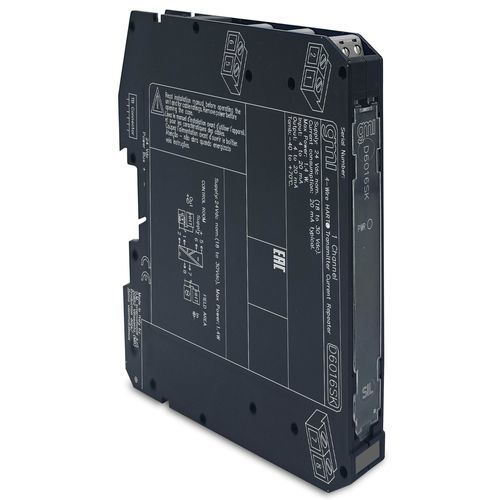

Связной M-Bus адаптер D6016SK

для интерфейсатокана DIN-рейке

SIL3 2-проводной активный токовый повторитель HART® TxМодуль Current Repeater D6016 представляет собой аналоговый входной интерфейс высокой степени целостности, подходящий для приложений, требующих уровня SIL 3 в системах, связанных с безопасностью, для отраслей с высоким уровнем риска. Он повторяет 2-проводной активный входной токовый сигнал 4-20 мА в плавающей цепи для управления нагрузкой в безопасной зоне. Модуль обеспечивает двунаправленную передачу сигналов для устройств HART®.SIL 3 / SC 32 полностью независимых канала4-20 мА источник-сток-выходHART® совместимыйВысокая точностьТрехпортовая изоляция, вход/выход/питаниеВысокая плотность, два канала на блокНапряжение питания24 В пост. тока (от 18 до 30 В пост. тока), защищенное от обратной полярностиПотребляемый ток20 мА @ 24 В пост. тока с выходом 20 мА, типичный.Рассеиваемая мощность1,00 Вт @ 24 В пост. тока при выходе 20 мА на нагрузку 250 Ом и выходном питании 24 В пост. тока для моделей с поглотителем, типично.Тип входа4 - 20 мА (вход с отдельным питанием, падение напряжения ≤ 7 В), диапазон показаний 0 - 22 мА.Импеданс HART225 Ω, типовой.Тип выхода4 - 20 мА.Диапазон напряжения на выходе2 - 30 В.Диапазон нагрузки0 - 500 Ω, при обычном входе Tx 250 Ω (160 - 500 Ω), при интеллектуальном входе Tx.Ограничение тока24 мА (до 450 Ω нагрузки) ≤ максимальный ток ≤ 26 мА.Время отклика20 мс (от 10 до 90 % изменения шага).ХарактеристикиРеф. Условия24 В питания, 250 Ω нагрузки, температура окружающей среды 23 ± 1 °C.Точность калибровки≤ ± 20 мкА.Точность линейности≤ ± 20 мкА.Влияние температуры≤ ± 2 мкА/°C.Напряжение изоляцииТестIn/Out 2,5 кВ; In/Supply 2.5 кВ; In/In 500 В; Out/Supply 500 В; Out/Out 500 В.Условия окружающей средыРабочая температура в пределах от -40 до +70 °C.Температура хранения в пределах от -45 до +80 °C.МонтажТипDIN-рейки 35 мм, с шиной питания или без нее или на заказной терм. Вес около 115 г.Подключение с помощью поляризованных вставных разъемных винтовых клеммных колодок для подключения проводов сечением до 2,5 мм² (13 AWG).РазмерыШирина 12,5 мм, Глубина 123 мм, Высота 120 мм.Статус: ACTIVEChannels: 1Политика жизненного цикла продукта: ENСертификаты: SIL (TUV IT 25 SIL 0609 A, TUV_SUD, 2025-07-29)Декларации о соответствии: Декларация о соответствии ЕС для серии D6000, Декларация о соответствии G3Дополнительные принадлежности: OPT5096, JDFT049Технические характеристики:SIL 3 / SC 32 полностью независимых канала4-20 мА источник-сток-выходHART® совместимыйВысокая точностьТрехпортовая изоляция, вход/выход/питаниеВысокая плотность, два канала на блокНапряжение: 24 В пост. тока ном (от 18 до 30 В пост. тока)Потребление тока: 20 мА @ 24 В пост. тока с 20 мА вых.мощностиРассеиваемая мощность: 1.00 Вт @ 24 В пост. тока с выходом 20 мА на нагрузке 250 ОмВход: 4 - 20 мА, падение напряжения ≤ 7 В, диапазон показаний от 0 до 22 мАХарт-импеданс: 225 ΩВыход: 4 - 20 мА, диапазон напряжения на выходе от 2 до 30 ВДиапазон нагрузок: 0 до 500 ΩОграничение тока: 24 мА (до 450 Ω нагрузки) ≤ максимальный ток ≤ 26 мВремя отклика: 20 мс (от 10 до 90 % ступенчатого изменения)Точность калибровки: ≤ ± 20 μТочность калибровки: ≤ ± 20 μТемп. влияние: ≤ ± 2 мкА/°CТестовое напряжение: вход/выход 2,5 кВ; вход/выход 2,5 кВ; вход/выход 500 В; выход/выход 500 В; выход/выход 500 ВОперационная температура: от -40 до +70 °CТемпература хранения: от -45 до +80 °CМонтаж: DIN-рейка 35 ммВес: около 115 гПодключение: разъемные винтовые клеммные блоки до 2,5 мм² (13 AWG)Размеры: 12.5 мм x 123 мм x 120 мм
