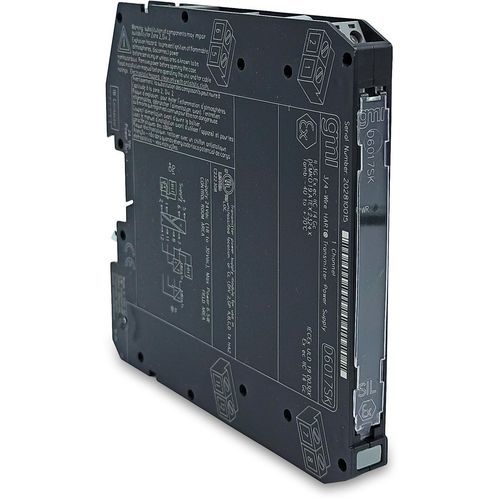

Изолированный M-Bus адаптер D6017SK

SIL 34-20 мА

Модуль Repeater Power Supply D6017 - это аналоговый входной интерфейс с высокой степенью защиты, подходящий для приложений, требующих уровня SIL 3 в системах, связанных с безопасностью, в отраслях с высоким уровнем риска. Он обеспечивает полностью плавающий источник постоянного тока для подачи питания на трех- и четырехпроводные датчики 4-20 мА, а также повторяет ток в плавающей цепи для управления нагрузкой. Схема позволяет передавать двунаправленные сигналы связи для устройств HART®.SIL 3 / SC 3Установка в зоне 2/Div. 2Полевой изолированный источник питания для 3/4-проводного Tx4-20 мА активный вход, источник-сток выходHART® совместимыйВход и выход устойчивы к короткому замыканиюВысокая точностьТрехпортовая изоляция, вход/выход/питаниеТехнические характеристики:Напряжение питания24 В пост. тока (от 18 до 30 В пост. тока), защищен от обратной полярности.Потребляемый ток255 мА @ 24 В пост. тока с питанием 200 мА и выходным сигналом 20 мА на 250 Ом, типичный.Рассеиваемая мощность1.9 Вт @ 24 В пост. тока при питании 200 мА и выходном сигнале 20 мА на 250 Ом, типичная.Тип входа4 - 20 мА (падение напряжения ≤ 6 В), диапазон показаний 0 - 24 мА.Напряжение сети передатчика24 В номинальное, 23 В минимальное @ 200 мА.Номинальный ток200 мА (защищенный предохранителем), с линейным понижением до 150 мА, от 50 до 70°C.Импеданс HART225 Ω, типичный.ВыходДиапазон тока4 - 20 мА, ограничен 25 мА.Диапазон напряжения на выходе2 - 30 В.Обычная нагрузка Tx0 - 550 Ω.Интеллектуальная нагрузка Tx250 Ω номинально (150 - 500 Ω).Время отклика10 мс (изменение шага от 10 до 90 %).ХарактеристикиРеф. Условия24 В, нагрузка 250 Ом, температура окружающей среды 23 ± 1 °C.Точность калибровки≤ ± 20 мкА.Точность линейности≤ ± 20 мкА.Влияние температуры≤ ± 2 мкА/°C.Тип изоляцииПодача/Вход 500 В; Подача/Выход 500 В; Подача/Вход 500 В; Подача/Вход 500 В; Подача/Выход 500 В; Подача/Подача 500 В.Условия окружающей средыРабочая температура-40 до +70 °C.Температура хранения-45 до +80 °C.Тип монтажаDIN-Rail 35 мм, с или без шины питания или на заказной терм. Вес около 155 г.Подключение с помощью поляризованных вставных разъемных винтовых клеммных колодок для подключения проводов сечением до 2,5 мм² (13 AWG).РазмерыШирина 12,5 мм, Глубина 123 мм, Высота 120 мм.Статус: ACTIVEChannels: 1
