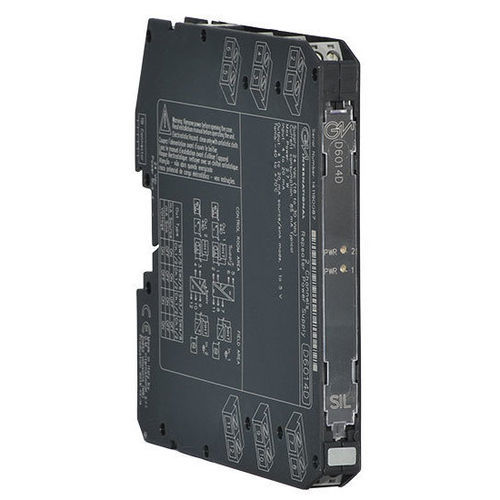

M-Bus адаптер SIL 3 D6014D

HART4-20 мА

SIL3 2/4-Wire HART® Transmitter Power SupplyМодуль Repeater Power Supply D6014 представляет собой аналоговый входной интерфейс высокой степени целостности, подходящий для приложений, требующих уровня SIL 3 в системах, связанных с безопасностью, в отраслях с высоким уровнем риска. Он обеспечивает полностью плавающий источник постоянного тока для подачи питания на обычные двухпроводные активные или пассивные передатчики 4-20 мА и повторяет ток в плавающей цепи для управления нагрузкой. Модуль поддерживает дублирование выходного тока и позволяет передавать двунаправленные сигналы связи для устройств HART®.SIL 3 / SC 32 полностью независимых канала4-20 мА Активно-пассивный вход, источник-сток выходДоступно дублирование выходного токаСовместимость с HART®Вход и выход защищены от короткого замыканияПрограммируемость в полевых условиях с помощью DIP-переключателяВысокая точностьТрехпортовая изоляция, вход/выход/питаниеВысокая плотность, два канала на блокНапряжение питания24 В пост. тока (18-30 В пост. тока), защищен от обратной полярностиПотребляемый ток90 мА @ 24 В пост. тока при 20 мА на выходе, типовой.Рассеиваемая мощность1,35 Вт @ 24 В пост. тока с выходом 20 мА, типичная.Тип входа4-20 мА (вход с отдельным питанием, падение напряжения ≤ 0,5 В) или 4-20 мА (2 провода Tx с ограничением тока ≈ 25 мА), диапазон показаний 0-24 мА.Напряжение линии передатчика15,0 В типичное, 14,5 В минимальное, @ 20 мА.Тип выхода4-20 мА, на макс. 550 Ω нагрузки в режиме источника (типичное соответствие 12 В); V мин. 8 В @ 0 Ω нагрузки V макс. 30 В в режиме стока, ток ограничен ≈ 25 мА или от 1 до 5 В на внутреннем шунте 250 Ом (или от 2 до 10 В на внутреннем шунте 500 Ом по запросу). Доступно дублирование выходного тока (D6014D).Время отклика5 мс (ступенчатое изменение от 0 до 100 %).ХарактеристикиРеф. Условия24 В питания, нагрузка 250 Ом, температура окружающей среды 23 ± 1 °C.Точность калибровки≤ ± 0,1 % FSR.Точность линейности≤ ± 0,05 % FSR.Влияние температуры≤ ± 0,01 % FSR на нуле/диапазоне при изменении на 1 °C.ИзоляцияТестовое напряжениеIn/Out 2,5 кВ; In/Supply 2.5 кВ; In/In 500 В; Out/Supply 500 В; Out/Out 500 В.Условия окружающей средыРабочая температура в пределах от -40 до +70 °C.Температура хранения в пределах от -45 до +80 °C.МонтажТипDIN-рейки 35 мм, с шиной питания или без нее или на заказной терм. Вес около 155 гПодключение с помощью поляризованных вставных разъемных винтовых клеммных колодок для подключения проводов сечением до 2,5 мм² (13 AWG).РазмерыШирина 12,5 мм, Глубина 123 мм, Высота 120 мм.Статус: ACTIVEChannels: 2Technical Specifications:SIL 3 / SC 32 полностью независимых канала4-20 мА активно-пассивный вход, источник-сток выходДоступно дублирование выходного токаHART® совместимыйВход и выход защищены от короткого замыканияПрограммируемость на месте с помощью DIP-переключателяВысокая точностьТрехпортовая изоляция, вход/выход/питаниеВысокая плотность, два канала на блокНапряжение питания: 24 В постоянного тока (18 - 30 В постоянного тока)Потребление тока: 90 мА @ 24 В постоянного тока с выходом 20 мАРассеиваемая мощность: 1.35 Вт @ 24 В пост. тока с выходом 20 мАТип входа: 4 - 20 мА, диапазон показаний от 0 до 24 мНапряжение линии передатчика: 15,0 В типичное, 14,5 В минимальное, @ 20 мАТип выхода: 4 - 20 мА, макс. 550 Ω нагрузка в режиме источника, от 1 до 5 В или от 2 до 10 В по запросуВремя отклика: 5 мсТочность калибровки: ≤ ± 0,1 % FSRLТочность линеаризации: ≤ ± 0,05 % FSRТемп. влияние: ≤ ± 0,01 % FSR на 1 °CИзоляция: In/Out 2.5 kV; In/Supply 2.5 kV; In/In 500 V; Out/Supply 500 V; Out/Out 500 VОперационная температура: от -40 до +70 °CТемпература хранения: от -45 до +80 °CМонтаж: DIN-рейка 35 ммВес: около 155 гПодключение: разъемные винтовые клеммные блоки до 2,5 мм² (13 AWG)Размеры: 12.5 x 123 x 120 мм (Ш x Г x В)
