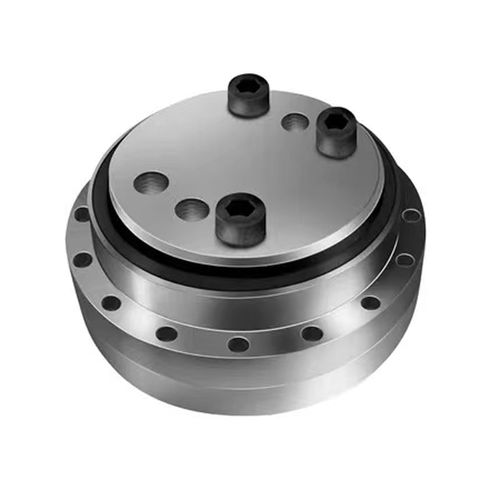

Циклоидальный редуктор RD-20Eкоаксиальныйс полым валом100-200 Nm
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- циклоидальный
- Направление осей
- коаксиальный
- Тип вала
- с полым валом
- Крутящий момент
- 200-500 Nm, 100-200 Nm
- Рабочая характеристика
- без зазора
- Применение
- для робота, для медицинского прибора, для антенны, для ветрогенератора, для AGV, для сварочного аппарата, вала
- Другие характеристики
- промышленный, с основанием
- Скорость вращения
75 rpm
(471,24 rad.min-1)- Мощность
0,17 kW, 0,38 kW, 0,54 kW, 0,66 kW
(0,23 hp, 0,52 hp, 0,73 hp, 0,9 hp)
Описание
Входной вал/планетарная передача
Формируют планетарную редукцию 1-й ступени, реализуя различное передаточное отношение редукции за счет смены шестерен.
Гильза/штифт/циклоидная передача
Формируют редуктор 2-й ступени, обеспечивая высокую жесткость и точность благодаря циклоидному зацеплению с коэффициентом зацепления более 80% и качественной посадке почти без зазора.
Коленчатый вал/выходной вал
Осуществляет передачу и выдачу крутящего момента путем соединения редуктора 1-й и 2-й ступеней.
Опорный подшипник
Обеспечивает чрезвычайно высокие изгибающие моменты и несущую способность.
Применение
Промышленный робот
SCARA
Ось позиционирования
AGV
Станки
Медицинское оборудование
Механизм индексирования
Поворотный стол
Лифтовая платформа
Ветроэнергетический механизм
Портал
Аэронавтика
---
