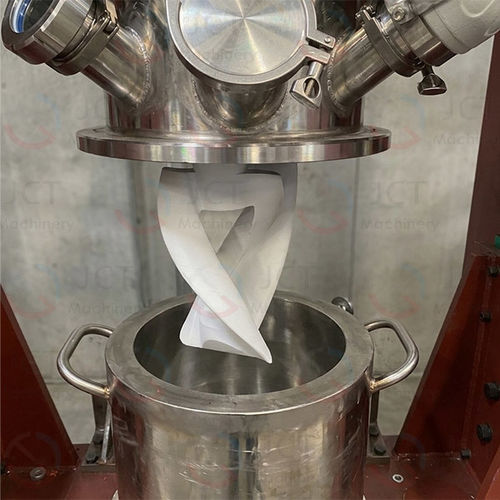

Планетарная мешалка VK series

вертикальнаянепрерывного действияимпульсного действия

Обзор продукта
Вертикальный кнедер для термопроводящих интерфейсных материалов электронного назначения — интеллектуальное решение смешивания, разработанное JCT для высоковязких композитов с высоким содержанием твердой фазы. Система разработана для работы с экстремально высокой вязкостью, высокой загрузкой наполнителя, температурной чувствительностью, удалением воздуха, строгими требованиями к металлическим загрязнениям и электрической изоляции.

Описание материала и процесса
Термопроводящие материалы для электроники — это полимерные композиты, получаемые путем равномерного распределения термопроводящих неорганических наполнителей в полимерной матрице (например, силиконовая резина). Они выпускаются в виде паст, пленок, прокладок или твердых компаундов и включают термопасты, фазопереходные материалы, термопрокладки и термопроводящие изоляторы. Конечная теплопередача зависит от собственной проводимости наполнителя, уровня загрузки и степени однородности дисперсии.

Ключевые особенности

• Приводные и уплотняющие системы размещены полностью над зоной материала для физической изоляции и нулевого риска металлического загрязнения.
• Обработка чрезвычайно высоких вязкостей — до 20 000 000 cP.
• Опциональные сверхизносостойкие покрытия (карбид вольфрама (WC), PTFE, нитрид кремния) на лопастях и внутренней поверхности барабана для защиты от абразивного износа твёрдых наполнителей при сохранении электрической изоляции.
• Планетарное/перицентрическое перемешивание исключает мёртвые зоны и обеспечивает равномерную дисперсию и стабильность продукта.
• Поддержка очень высокого содержания твердых частиц (до 96%) для максимизации теплопроводности готового продукта.
• Несколько сменных смесительных сосудов для быстрой переналадки, удобной выгрузки и эффективной очистки.

Таблица моделей (выборка)
Столбцы: Model | Dimension H*L*W (mm) | Weight | Barrel Inner Size D*H (mm) | Full Volume (L) | Useful Volume (L) | Min Volume (L) | Power (kW) | Pericentric Blade Speed (rpm) | Telecentric Blade Speed (rpm) | Revolution Speed (rpm) | Clearance (mm) | Vacuum Abs Pressure (kPa)
VK-10 | 2600*1600*1400 | 2.5t | 300*240 | 16.9 | 12 | 2 | 5.5 | 0~25 | 0~50 | 0~6 | 3±0.5 | <1.5
VK-100 | 3200*2000*1600 | 6t | 600*480 | 135 | 100 | 15 | 22 | 0~25 | 0~50 | 0~6 | 4.5±0.5 | <1.5
VK-500 | 4200*2500*2000 | 12t | 900*800 | 500 | 350 | 60 | 37 | 0~22.5 | 0~45 | 0~6 | 5.5±0.5 | <1.5
VK-1000 | 5100*3000*2500 | 24t | 1200*1100 | 1000 | 600 | 120 | 45 | 0~22.5 | 0~45 | 0~6 | 6±1 | <1.5
VK-2000 | 6000*4200*3000 | 32t | 1400*1300 | 2000 | 1200 | 200 | 55 | 0~20 | 0~40 | 0~6 | 7±1 | <1.5
VK-3000 | 6500*4600*3400 | 35t | 1600*1500 | 3000 | 1800 | 300 | 75 | 0~20 | 0~40 | 0~5 | 8±1 | <1.5
VK-5000 | 7300*5000*3600 | 40t | 1900*1800 | 5000 | 3000 | 500 | 110 | 0~18 | 0~36 | 0~5 | 9±1 | <1.5

Преимущества

• Смешивание без растворителей для низкотемпературного компаундирования высоковязких материалов, снижение энергопотребления и выбросов.
• Высокая чистота и однородность конечного продукта по сравнению с альтернативными системами.
• Планетарное смешивание устраняет мёртвые зоны и обеспечивает равномерное распределение наполнителя.
• Позволяет увеличить загрузку наполнителя (до 96%) для повышения теплопроводности композита.
• Высокая производительность за счёт множественных сосудов и простой выгрузки/очистки для пакетных или непрерывных процессов.

Примечания
Доступны опции дегазации/высокого вакуума и настраиваемые износостойкие покрытия для предотвращения металлического загрязнения и сохранения электрической изоляции. JCT предоставляет конфигурации, адаптированные под требования процесса.

Технические характеристики

• Максимальная обрабатываемая вязкость: до 20 000 000 cP.
• Обозначение серии: серия VK (модели VK‑10 — VK‑5000).
• Покрытия лопастей и барабана: карбид вольфрама (WC), PTFE (Teflon), нитрид кремния.
• Приводы и уплотнения, контактирующие с материалом: расположены над зоной материала, что исключает риск металлического загрязнения.
• Достижимое абсолютное давление вакуума: типично <1.5 kPa (зависит от модели).
• Диапазоны скоростей лопастей (перицентрическая/телецентрическая/революционная) варьируются по моделям — см. таблицу моделей для значений в rpm.
• Габариты, масса и мощность оборудования зависят от модели (см. таблицу).
• Разработано для термопроводящих композитов с высоким содержанием твердых частиц (загрузка наполнителя до 96%).
