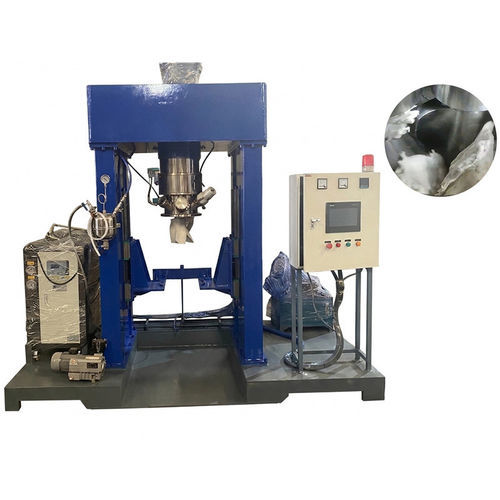

Планетарная мешалка VK series

вертикальнаяимпульсного действиядля твердых веществ

Обзор
JCT предлагает вертикальные смесители (кнедеры) для материалов высокой вязкости, предназначенные для обработки керамических матричных композитов (CMC), карбида кремния и предшественников смол. Верхнее расположение подшипника исключает контакт металла с продуктом и утечки вдоль вала. Оборудование обеспечивает откачку при высоком вакууме, опциональные износостойкие покрытия, точное температурное управление и планетарное перемешивание с высоким крутящим моментом. Серия VK охватывает модели для НИОКР и промышленного производства.

Детали продукта
Керамические матричные композиты состоят из керамической матрицы, армированной волокнами, вискерами, пластинками или частицами из керамики, углерода или тугоплавких металлов. В порошковой металлургии для специальных керамик порошки матрицы смешивают с материалами‑армирования и связующим, затем прессуют холодным или горячим способом и спекают. Вертикальный кнедер VK разработан для однородной обработки ультра‑высоковязких смесей с минимальной контаминацией и потерями материала.

Ключевые характеристики

• Верхнее расположение подшипника: исключает металлическую контаминацию и утечки вала
• Планетарное перемешивание с высоким крутящим моментом для ультра‑высоковязких материалов
• Высоковакуумная откачка и герметизация (тип. абсолютное давление <1,5 kPa)
• Настраиваемые износостойкие покрытия лопастей и контактных поверхностей
• Точное температурное управление и чистая разгрузка
• Без необходимости высокоскоростной дисперсии; планетарное действие предотвращает мертвые зоны
• Набор моделей для исследований и производства (полезные объёмы ≈ 12 L–3000 L)

Параметры — Вертикальный кнедер для керамических матричных композитов (примеры)
Заголовок: Model | Dimension H*L*W (mm) | Weight | Barrel Inner Size D*H (mm) | Full Volume (L) | Useful Volume (L) | Min Volume (L) | Power (kW) | Pericentric Blade Speed (rpm) | Telecentric Blade Speed (rpm) | Revolution Speed (rpm) | Clearance (mm) | Vacuum Abs Pressure (kPa)
VK-10 | 2600*1600*1400 | 2.5t | 300*240 | 16.9 | 12 | 2 | 5.5 | 0~25 | 0~50 | 0~6 | 3±0.5 | <1.5
VK-100 | 3200*2000*1600 | 6t | 600*480 | 135 | 100 | 15 | 22 | 0~25 | 0~50 | 0~6 | 4.5±0.5 | <1.5
VK-500 | 4200*2500*2000 | 12t | 900*800 | 500 | 350 | 60 | 37 | 0~22.5 | 0~45 | 0~6 | 5.5±0.5 | <1.5
VK-1000 | 5100*3000*2500 | 24t | 1200*1100 | 1000 | 600 | 120 | 45 | 0~22.5 | 0~45 | 0~6 | 6±1 | <1.5
VK-2000 | 6000*4200*3000 | 32t | 1400*1300 | 2000 | 1200 | 200 | 55 | 0~20 | 0~40 | 0~6 | 7±1 | <1.5
VK-3000 | 6500*4600*3400 | 35t | 1600*1500 | 3000 | 1800 | 300 | 75 | 0~20 | 0~40 | 0~5 | 8±1 | <1.5
VK-5000 | 7300*5000*3600 | 40t | 1900*1800 | 5000 | 3000 | 500 | 110 | 0~18 | 0~36 | 0~5 | 9±1 | <1.5

Преимущества

• Не зависит от высокоскоростной дисперсии — подходит для обработки ультра‑высоковязких материалов
• Планетарное смешивание исключает мертвые зоны и повышает однородность
• Плотные структурные связи в обработанных материалах: высокая прочность и вязкость, низкое тепловое расширение
• Высокая производительность при серийном производстве

Характеристики / Технические спецификации

• Brand: JCT Machinery
• Серия моделей: VK series (VK-10, VK-100, VK-500, VK-1000, VK-2000, VK-3000, VK-5000)
• Применение: керамические матричные композиты, карбид кремния, предшественники смол и другие высокочистые/высоковязкие материалы
• Диапазон ёмкостей: полные объёмы ≈ 16.9 L–5000 L; полезные объёмы ≈ 12 L–3000 L в зависимости от модели
• Диапазон мощности: ≈ 5.5 kW (VK-10) до 110 kW (VK-5000)
• Настраиваемые скорости лопастей (перицентрическая/телецентрическая) и скорость вращения
• Диапазон оборотов: обычно 0~5 до 0~6 rpm
• Регулируемый зазор лопастей: ≈ 3±0.5 mm до 9±1 mm
• Возможность высоковакуумного дегаза: абсолютное давление <1.5 kPa
• Конструктивные особенности: верхнее расположение подшипника, настраиваемые износостойкие покрытия, точное температурное управление, планетарное перемешивание с высоким крутящим моментом
