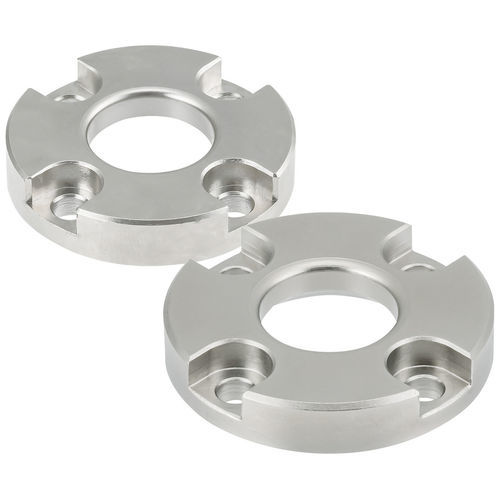

Соединение из стали QCWES-B

коррозионностойкоерезьбовое

Обзор изделия
Эти приёмники спроектированы для использования с усиленными шариковыми фиксирующими штифтами QCWES и QCWESA. Приёмники монтируются в базовую плиту с помощью четырёх винтов с цилиндрической головкой (в комплекте). Выполнены из стали 4135 с химическим никелированием, подвергнуты термообработке (закалке и отпуску) для обеспечения размерной стабильности и износостойкости.

Доступные варианты деталей (таблица)
Заголовки: ID | SKU | Номер детали | D mm | D1 mm | L mm | L1 mm | Dp mm | Резьба T
151254 | QCWES1225-B | QCWES1225-B | 29 | 12 | 5.5 | 2.5 | 23 | M3
151256 | QCWES1634-B | QCWES1634-B | 37 | 16 | 7.5 | 3.5 | 29 | M4

Медиа

• Руководство по выбору - One-Touch Fasteners (документ)
• Видео продукта (видео)
• Технические характеристики (qcwes.pdf)
• Технические характеристики (qcwesa-e.pdf)
• Технические характеристики (qcwesb.pdf)

Характеристики / Технические спецификации

• Совместимость: Для использования с шариковыми фиксирующими штифтами QCWES и QCWESA.
• Материал: сталь 4135 с химическим никелированием.
• Термообработка: закалка и отпуск.
• Крепление: устанавливается в базовую плиту с четырьмя винтами с цилиндрической головкой (в комплекте).
• Доступные варианты с размерами и резьбами: QCWES1225-B (D=29 mm, D1=12 mm, L=5.5 mm, L1=2.5 mm, Dp=23 mm, Резьба=M3); QCWES1634-B (D=37 mm, D1=16 mm, L=7.5 mm, L1=3.5 mm, Dp=29 mm, Резьба=M4).
