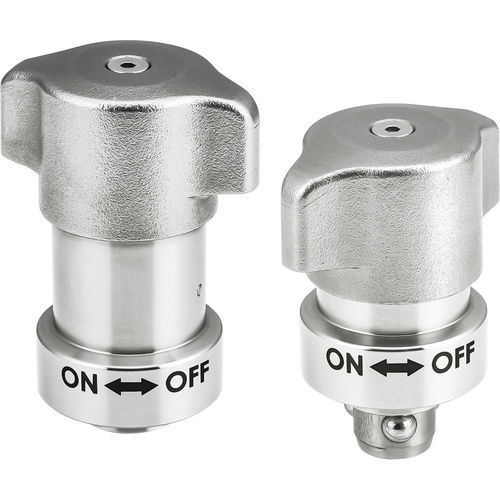

Крепеж на 1/4 оборота из нержавеющей стали QCWESA series

для панелейна пружинес клином

Обзор
Эти крепежные элементы с шариковой блокировкой для тяжёлых условий эксплуатации обеспечивают положительную фиксацию в системах быстрой смены, где часто выполняются установка и снятие оснастки. Они обеспечивают воспроизводимое зажимное усилие и имеют втягиваемый штифт, исключающий помехи при снятии оснащения с базы.

Принцип работы
При повороте ручки на четверть оборота шарики расширяются и фиксируют устройство. Фиксатор остаётся заблокированным до тех пор, пока ручка не будет повернута в положение 'OFF', после чего шарики втягиваются в хвостовик, и хвостовик можно поднять над опорной пластиной для снятия без инструмента. Втягиваемый штифт позволяет безопасно соскользнуть фиксатору с базы без помех.

Материалы
Корпус крепежа: нержавеющая сталь 303.
Ручка: нержавеющая сталь 304.
Клин, шарики и пружина: нержавеющая сталь.

Применение / Установка
Вверните штифт в оснастку и установите приёмник на базу. Предназначено для использования с приёмниками шариковой блокировки, перечисленными в таблице деталей.

Таблица - Варианты деталей
189512 | QCWESA1227-16S | Толщина пластины 6–16 мм | Резьба: M2 x 0.4 (глубина 4) | D=12 | L=17.5 | Сжимающая сила ~220 lbs | Удерживающая сила ~560 lbs | Приёмник QCWES1225-B
189513 | QCWESA1636-20S | Толщина пластины 6–20 мм | Резьба: M3 x 0.5 (глубина 6) | D=16 | L=21.5 | Сжимающая сила ~450 lbs | Удерживающая сила ~1120 lbs | Приёмник QCWES1634-B

Материалы / Документы
Доступны загружаемые PDF и руководства по выбору с подробными размерами и спецификациями.

Технические характеристики

• Семейство продуктов / модель: QCWESA
• Функция: шариковая блокировка, втягиваемый, фиксирующий затвор 1/4 оборота
• Материал корпуса: нержавеющая сталь 303
• Материал ручки: нержавеющая сталь 304
• Внутренние компоненты (клин, шарики, пружина): нержавеющая сталь
• Примеры сжимающей силы: до 450 lbs (зависит от детали)
• Примеры удерживающей силы: до 1 120 lbs (зависит от детали)
• Варианты резьбы: M2 x 0.4 (глубина 4), M3 x 0.5 (глубина 6)
• Разработано для частых операций по установке/снятию без инструментов
• Предназначено для использования с соответствующими приёмниками шариковой блокировки (см. выше)
