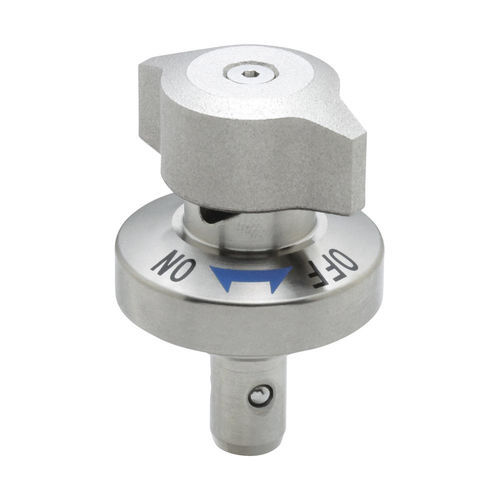

Промышленный крепежный элемент QCWE series

из нержавеющей сталис пружинойрезьбовой

Overview
Быстросъёмный фиксирующий штифт с ручкой для частого установки и снятия в промышленных приспособлениях и приложениях быстрой смены. Штифт ввинчивается в изделие, а шариковые приемники монтируются на основании. Поворотом ручки в положение ON шарики расширяются и фиксируют; в положении OFF шарики уходят внутрь, что позволяет снимать штифт без инструментов. Зауженный конусный конец облегчает выравнивание и совместим с定位ными штифтами для точного позиционирования.

Materials

• Ручка: нержавеющая сталь 304
• Стрежень: нержавеющая сталь 420
• Шарики: закалённая нержавеющая сталь 440C
• Пружина: нержавеющая сталь 304

Product Types

• QCWE-SUS — ручка и стержень из нержавеющей стали (данный товар)
• QCWE-S — ручка из нержавеющей стали, стержень стальной
• QCWE (серия) — ручка из пластика, стержень стальной

Part Options (selection)

• ID 133089 | SKU QCWE0625-10-SUS | Толщина пластины 6–10 мм | Резьба M2x0.40 глубина 3 | D 6 | D1 (h9) 14 | D2 25 | D3 25 | Dp P.C.D. 21 | L 19,5 мм | H 24,5 мм | H2 6,5 мм | Сжимающая сила 6,7 Lbs | Префикс приемника QCBU-M, QCBU-M-SUS
• ID 133091 | SKU QCWE1034-14-SUS | Толщина пластины 6–14 мм | Резьба M3x0.50 глубина 4 | D 10 | D1 (h9) 18 | D2 34 | D3 34 | Dp P.C.D. 28 | L 21,5 мм | H 31 мм | H2 10 мм | Сжимающая сила 11,2 Lbs | Префикс приемника QCBU-M, QCBU-M-SUS
• ID 133093 | SKU QCWE1034-20-SUS | Толщина пластины 12–20 мм | Резьба M3x0.50 глубина 4 | D 10 | D1 (h9) 18 | D2 34 | D3 34 | Dp P.C.D. 28 | L 27,5 мм | H 31 мм | H2 10 мм | Сжимающая сила 11,2 Lbs | Префикс приемника QCBU-M, QCBU-M-SUS

Media & Documents

• Руководство по выбору - One-Touch Fasteners (PDF)
• Технические характеристики (QCWE) (PDF)
• Видеопрезентация продукта (mp4)

Technical specifications

• Работа: шариковый фиксатор расширяет шарики при положении ручки ON и втягивает их при OFF для снятия без инструментов
• Разработан для частых операций установки/снятия и использования с подходящими шариковыми приемниками (см. префикс приемника)
• Конусный конец облегчает выравнивание; совместим с定位ными штифтами для точного позиционирования
• Доступные размеры резьбы и диапазоны толщины пластины: M2x0.40 (глубина 3), M3x0.50 (глубина 4)
• Материалы: нержавеющая сталь 304, 420 и закалённая 440C в зависимости от компонента
