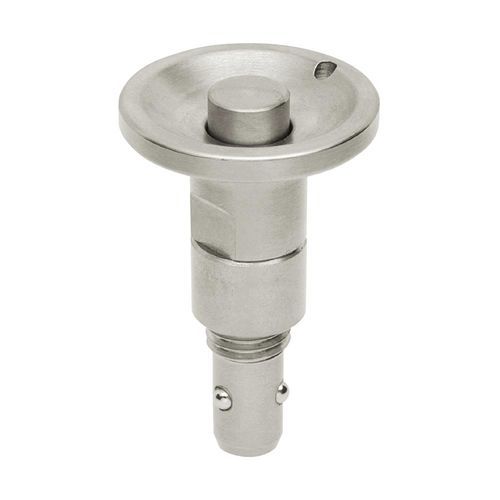

Шариковая система быстрой фиксации QCBU0608-10

Эти быстроразъемные крепежные элементы обеспечивают надежную фиксацию при быстрой смене крепежа, когда его приходится часто вставлять и вынимать. Они предназначены для использования с розетками с шариковым фиксатором, указанными в таблице. Штифт ввинчивается в крепеж, а розетка устанавливается на основание. Когда штифт вставляется в розетку, шарики на штифте расширяются и фиксируют приспособление на месте. Штифт не разжимается до тех пор, пока не будет нажата кнопка на рукоятке, позволяющая шарикам втянуться в хвостовик, чтобы штифт можно было вставить или извлечь из сосуда без использования инструментов. Конец штифта имеет коническую форму, что облегчает его выравнивание. Они могут использоваться вместе с фиксирующими штифтами для обеспечения высокоточного позиционирования. Корпус изготовлен из стали 1213. Кнопка изготовлена из закаленной и отпущенной стали 1045 с покрытием из электролитического никеля. Шарики изготовлены из закаленной нержавеющей стали 440C. Пружина и стопорное кольцо изготовлены из нержавеющей стали 304. Уплотнительное кольцо изготовлено из резины FKM.
