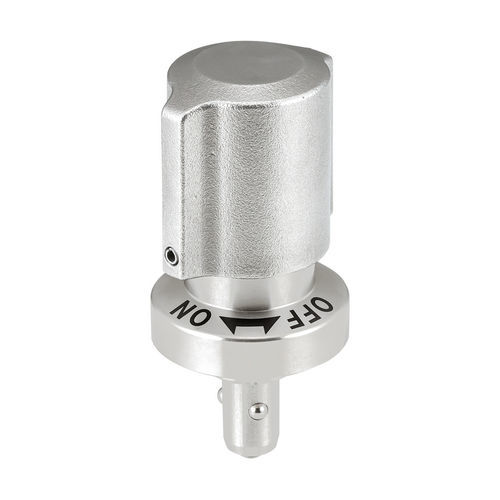

Крепеж на 1/4 оборота из нержавеющей стали QCWEA series

на пружинес клиномс резьбой

Обзор продукта
Втягиваемые шариковые фиксаторы QCWEA обеспечивают положительную фиксацию для быстросменных применений, где требуется частая установка и снятие приспособления. Втягиваемый штифт позволяет фиксаторам освобождать базу при разблокировке, что делает их подходящими для направляющих и дверей без помех. Фиксатор используется с соответствующими приемниками шариковой фиксации; поворот ручки на четверть оборота расширяет шарики и фиксирует устройство, возврат ручки в положение OFF втягивает шарики и позволяет снять деталь без инструментов.

Ключевые характеристики

• Конструкция с втягиваемым штифтом для устранения помех при снятии
• Управление четвертью оборота: шарики расширяются для фиксации и втягиваются в положении OFF
• Возможность детекции через датчик при использовании с Position Sensor Receptacles (QCWE-M-S)
• Корпус: нержавеющая сталь 303; Ручка: нержавеющая сталь 304; Клин, шарики и пружина: нержавеющая сталь
• Предназначены для быстросменных приспособлений, направляющих и дверей с частой установкой/снятием

Варианты деталей (примеры)

• QCWEA0625-10-SUS — Толщина пластины 3–10 mm; Резьба M2x0.4 (глубина 3); D 6; D1 (h9) 14; D2 25; D3 25; Dp 28; L 19.5; H 58; H1 43.5; H2 6.5; Прижимная сила ≈ 6.7 Lbs; Удерживающая сила 20.2 Lbs; Применение с: QCBU0608-M12, QCBU0608-M12SUS; Приемник с датчиком: QCWE0625-M16-S, QCWE0625-M16-SL; Плавающий приемник: QCBU0608-FL-SUS
• QCWEA1034-14-SUS — Толщина пластины 3–14 mm; Резьба M3x0.5 (глубина 5); D 10; D1 (h9) 18; D2 34; D3 34; Dp 36; L 21.5; H 66; H1 50.0; H2 10.0; Прижимная сила ≈ 11.2 Lbs; Удерживающая сила 33.7 Lbs; Применение с: QCBU1012-M16, QCBU1012-M16SUS; Приемник с датчиком: QCWE1034-M20-S, QCWE1034-M20-SL; Плавающий приемник: QCBU1012-FL-SUS

Применения

• Быстросменные инструменты и приспособления
• Скользящие узлы и дверные сборки, требующие частого снятия без инструмента
• Производственные шаблоны, требующие положительной фиксации и повторяемости

Материалы

• Selection Guide - One-Touch Fasteners (PDF)
• Specifications (PDF)
• Product Video (mp4)

Технические характеристики

• Модель: QCWEA
• Тип: шариковый фиксатор, втягиваемый
• Материал корпуса: нержавеющая сталь 303
• Материал ручки: нержавеющая сталь 304
• Клин, шарики и пружина: нержавеющая сталь
• Возможность детекции при использовании с QCWE-M-S приемниками
• Работа: четверть оборота; шарики расширяются для фиксации и втягиваются для снятия без инструментов
• Примеры вариантов и размеры/силы указаны выше
• Предназначено для использования с соответствующими приемниками (серия QCBU, сенсорные приемники QCWE, плавающие варианты)
