Шариковая система быстрой фиксации QCWES series

Описание

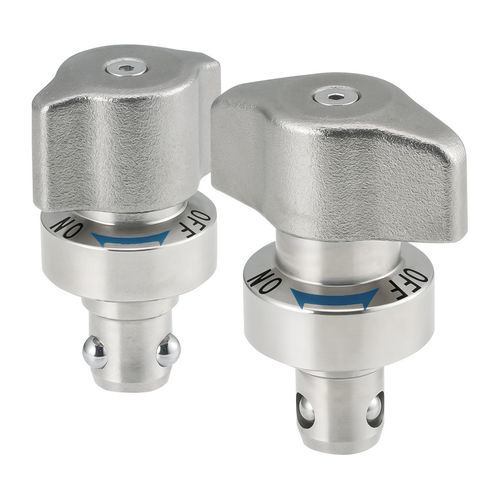

Эти прочные шариковые фиксирующие штифты обеспечивают надежное закрепление в системах быстрой замены при частых установках и снятиях. Штифт крепится на оснастке; соответствующий шариковый приёмник крепится на базе. Поворот ручки расширяет шарики и фиксирует; поворот ручки в положение "OFF" втягивает шарики для снятия без инструмента. Конический конец штифта упрощает выверку. Может использоваться совместно с定位ующими штифтами для точного позиционирования.

Материалы
Корпус: 4140 сталь, электролитическое (electroless) никелирование.
Клин: 4135 сталь, никелированная, закаленная и отпущенная.
Ручка: нержавеющая сталь 304.
Шарики: нержавеющая сталь 440C, закаленная и отпущенная.

Варианты продукта (таблица)

• QCWES1225-16S — Толщина пластины 6–16 мм; Ø стержня 12 мм; Сила зажима 225 lb; Удерживающая сила 560 lb; PN: QCWES1225-B
• QCWES1634-20S — Толщина пластины 6–20 мм; Ø стержня 16 мм; Сила зажима 450 lb; Удерживающая сила 1120 lb; PN: QCWES1634-B

Опции детали

• Толщина пластины (мм): 6 до 16; 6 до 20
• Диаметр стержня (мм): 12; 16
• Сила зажима (lbs): 225; 450

Применение / Примечания
Разработано для использования с соответствующими шариковыми приёмниками. Штифт крепится на оснастке; приёмник — на базе. Вращение ручки расширяет шарики для фиксации; поворот в "OFF" втягивает шарики для снятия. Конический конец облегчает выверку. Может сочетаться с定位ующими штифтами для точного позиционирования.

Технические характеристики

• Модель: QCWES
• Тип: шариковый замок, тяжёлого типа, сталь
• Максимальная сила зажима (по варианту): до 450 lbs
• Удерживающая сила (по варианту): 560–1120 lbs
• Материал корпуса: 4140 сталь, электролос никелирование
• Материал клина: 4135 сталь, никелированная, закаленная и отпущенная
• Материал ручки: нержавеющая сталь 304
• Материал шариков: нержавеющая сталь 440C, закаленная и отпущенная
• Предназначено для частых установок/снятий в приспособлениях быстрого изменения
• Конический конец штифта для облегчения выверки
• Для работы требуются соответствующие шариковые приёмники
