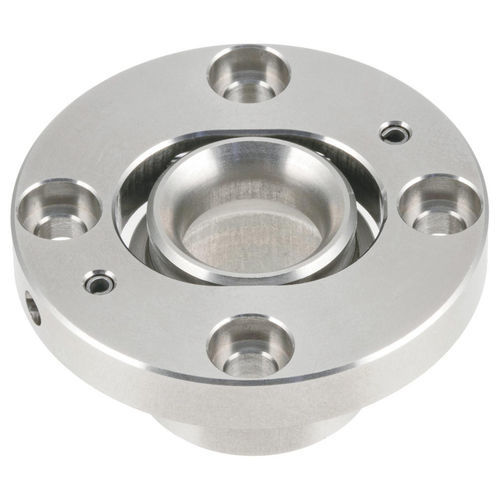

Шариковая система быстрой фиксации QCBU-FL series

Общее
Применяется с шаровыми фиксирующими элементами, указанными в разделе «Детали/Опции». Эти полностью нержавеющие приёмники оснащены плавающим ползуном для компенсации неточного расстояния между монтажными отверстиями. Плавающая конструкция увеличивает допустимую погрешность расстояния между монтажными отверстиями на 1 мм. Корпус: нержавеющая сталь. Шток/шпилька: закалён и отпущен. В комплекте четыре винта с шестигранным цилиндрическим или низким головкой из нержавеющей стали.

Типы продуктов

• QCBU-FL — приёмники для крепёжных изделий серий QCWE, QCWEA, QCBU, QCBUS

Детали / Опции

• ID 189641 — QCBU0608-FL-SUS: диапазон толщины пластины: 9 мм и более; D = 25 мм; H = 15 мм. Совместим с фиксирующими штифтами с ручкой (knob-locking): QCWE0625-10, QCWE0625-10-SUS; с выдвижными фиксирующими штифтами: QCWEA0625-10-SUS; с кнопочными фиксирующими штифтами: QCBU0608-10-SUS, QCBUS0608-10SUS.
• ID 189642 — QCBU1012-FL-SUS: диапазон толщины пластины: 10 мм и более; D = 34 мм; H = 17 мм. Совместим с фиксирующими штифтами с ручкой: QCWE1034-14, QCWE1034-14-SUS, QCWE1034-20, QCWE1034-20-SUS; с выдвижными фиксирующими штифтами: QCWEA1034-14-SUS; с кнопочными фиксирующими штифтами: QCBU1012-16-SUS, QCBUS1012-16SUS.

Материалы и комплектация

• Корпус: нержавеющая сталь (полностью нержавеющие приёмники)
• Шпилька/шток: закалён и отпущен
• Комплект крепежа: четыре винта из нержавеющей стали с цилиндрической или низкой головкой

Технические характеристики

• Модель: QCBU-FL
• Функция: плавающий приёмник с ползуном для компенсации допуска расстояния между монтажными отверстиями
• Расширение допуска расстояния между отверстиями: 1 мм
• Совместимые серии крепежа: QCWE, QCWEA, QCBU, QCBUS (точные номерa соответствующих деталей см. в разделе «Детали/Опции»)
• Материал: нержавеющая сталь
• Обработка штока: закалка и отпуск
• В комплекте: четыре винта из нержавеющей стали с цилиндрической или низкой головкой
• Варианты: разные внешние диаметры (D) и высоты (H) в зависимости от диапазона толщины пластины
