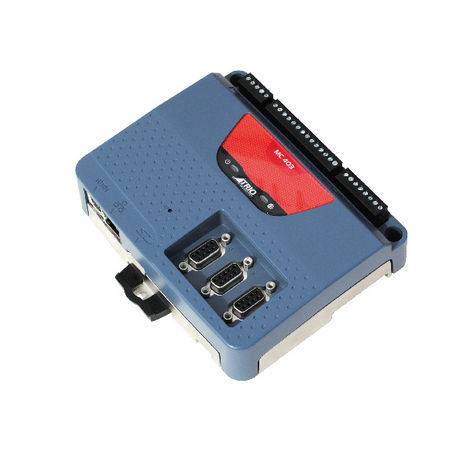

Контроллер движения 3 оси TRIO MC40 series

EthernetModbus TCPSSI

Mc403/mc403-z - это контроллер движения с высокой степенью детализации, который использует высокопроизводительный процессор ARM11, имеет три гибких интерфейса для валов и два выхода напряжения. Контроллер mc403 имеет две спецификации и поддерживает пять различных конфигураций валов. Основной модуль mc403-z не имеет встроенного ЦАП, а все модули имеют программную функцию 8 осей. Любая ось, не назначенная аппаратно, может быть использована как виртуальная ось. Каждая ось может реализовывать различные движения посредством программирования, такие как линейная, дуговая, геликсная и пространственная интерполяция дуги, электронный кулачок, движение "ведущий-ведомый" и электронное зубчатое движение. Интерфейс гибкого вала может быть сконфигурирован как устройство обратной связи или выход puise через программное обеспечение. В режиме puise интерфейс вала может управлять шаговым или сервоприводом, а также аналоговым энкодером. Если интерфейс сконфигурирован как устройство обратной связи, он поддерживает входной сигнал инкрементального энкодера или одного из трех широко используемых энкодеров абсолютного значения SSI, tamakawa и EnDat. Любой вал обратной связи с выходом напряжения может быть использован для формирования замкнутого контура сервопривода. Встроенный порт Ethernet может быть подключен к ПК для программирования и загрузки программ или к общим HMI и PLC. На основе мощного программного обеспечения для разработки приложений motion perfect V4 пользовательская программа может быть написана на языке triobasic с многозадачными характеристиками, что делает сложное движение простым. Кроме того, для программирования может быть использован язык промышленного стандарта IEC61131-3, поддерживающий полнофункциональную систему программирования ПЛК. ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ: I Двухосевой сервопривод с замкнутым контуром / 3-осевое направление пуиза I Интерполяция по линии, дуге, элликсу и пространственной дуге I Гибкая кривая кулачка, движение ведущий-ведомый
