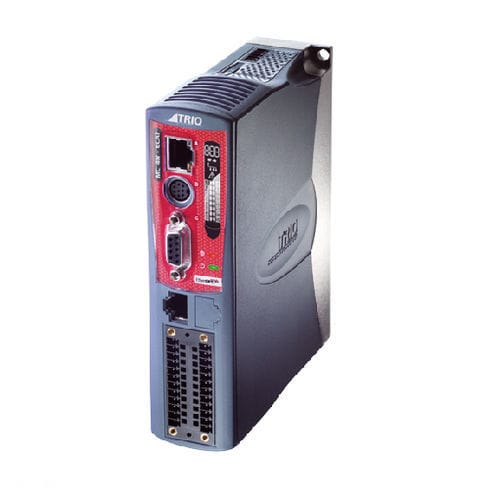

Контроллер движения 32 оси TRIO MC4N-ECAT

CANopenEthernetцифровой

MC4N-ECAT - это высокофункциональный контроллер движения, управляющий удаленным сервоприводом и шаговым приводом по шине автоматизации реального времени EtherCAT. Он построен на базе высокопроизводительного процессора ARM11 с частотой 532 МГц, что делает его пригодным для применения в многоосевом оборудовании и роботах. ОПИСАНИЕ ПРОДУКТА: MC4N-ECAT поддерживает максимальное управление движением 32-AXIS и 64-битное разрешение положения со сверхвысокой точностью. Ведомые сервоприводы и устройства ввода/вывода EtherCAT могут быть соединены друг с другом и работать синхронно в режимах положения, скорости и крутящего момента. Режим программирования MC4N точно такой же, как и у традиционных аналоговых осей, за исключением настройки привода на основе шины EtherCAT и сигнализации процесса. Поскольку все программирование осуществляется в одном месте, управление машиной стало проще, чем когда-либо прежде. ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ: I До 32 цифровых приводных валов EtherCAT I До 1024 EtherCAT-входов/выходов -Протокол EtherCAT COE до cia402 I Интерполяция по линии, дуге, элликсу и пространственной дуге -Гибкая кривая кулачка, движение ведущий-ведомый I Интерфейс абсолютного энкодера I Поддержка энкодеров абсолютного значения EnDat и SSI I Выход для аппаратного подключения к системам технического зрения и лазерного контроля I Встроенный интерфейс Ethernet IP / Modbus TCP / Trio ActiveX / uniplay HMI / UDP / Ethernet I Дополнительный цикл обновления сервопривода 125 - 2000 \i сек I Процессор 532HMz arm 11, точный 64-битный расчет движения I Поддержка программирования на языке IEC 61131-3 I Преобразование координат робота I Поддержка многозадачного программирования на языке triobasic I 4-канальный высокоскоростной ввод цветового кода I Независимые интерфейсы RS232 и RS485 I Поддержка карт памяти SD I Расширение входов/выходов CANopen I ЖК-дисплей с подсветкой I Сертификация RoHS, CE
