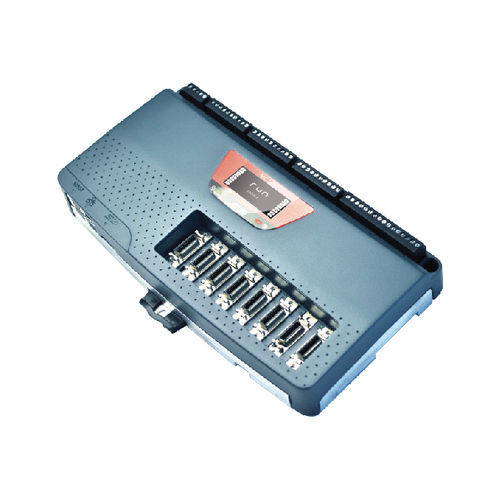

Контроллер движения 5 осей TRIO MC405

аналоговыйCANopenEthernet

MC405 - это контроллер движения с высокой степенью детализации, в котором используется высокопроизводительный процессор Arm 11, 5 гибких интерфейсов валов и 4-сторонний выход напряжения. ПРЕДСТАВЛЕНИЕ ПРОДУКТА: MC405 имеет две различные конфигурации осей. Оба режима конфигурации осей поддерживают 16 программных осей. Любая ось, не назначенная на встроенную аппаратную часть, может быть использована в качестве виртуальной оси. Каждая ось может реализовывать различные движения посредством программирования, такие как линейная, дуговая, спиральная и пространственная интерполяция дуги, электронный кулачок, движение "ведущий-ведомый" и электронная передача шестеренчатое движение. С помощью программного обеспечения интерфейс гибкого вала может быть сконфигурирован как устройство обратной связи или выход puise. При конфигурации в качестве выхода puise интерфейс вала может использоваться для управления шаговым и сервоприводом или аналоговым энкодером. Если интерфейс сконфигурирован как устройство обратной связи, он поддерживает входной сигнал инкрементального энкодера или одного из трех широко используемых энкодеров абсолютного значения SSI, tamakawa и EnDat. Любой вал обратной связи с выходом по напряжению может быть использован для формирования замкнутого контура сервопривода. ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ: I 4-осевой сервопривод с замкнутым контуром / 5-осевое направление пуиза I Интерполяция по линии, дуге, элликсу и пространственной дуге I Гибкая кривая кулачка, движение ведущий-ведомый I Поддержка энкодеров абсолютного значения EnDat и SSI I Выход для аппаратного подключения к системе технического зрения и лазерного управления I Встроенный интерфейс Ethernet IP / Modbus TCP / Ethernet I Дополнительный цикл обновления сервопривода 125 - 2000 [i сек I Процессор ARM11 VFP, точный 64-битный расчет движения I Поддержка программирования на языке IEC 61131-3 I Поддержка многозадачного программирования на языке triobasic I Обработка текстовых файлов I Преобразование координат робота I Поддержка SD-карт I Расширение входов/выходов CANopen I ЖК-дисплей с подсветкой I Сертификация RoHS, UL, CE
