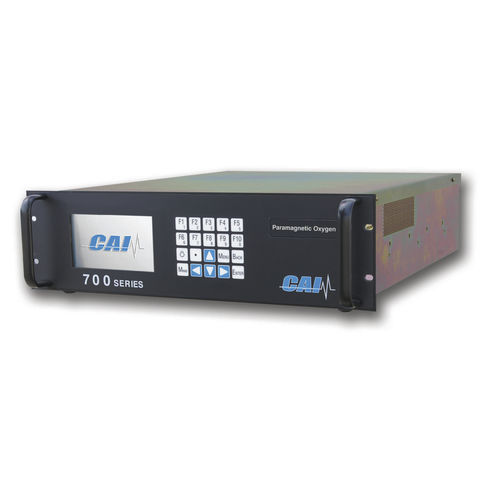

Анализатор для кислорода 700 LX

для процессапромышленныйконцентрации

Обзор
ENVEA 700 LX — модульная платформа анализатора для непрерывного измерения кислорода и инфракрасно‑детектируемых газов. Система сочетает в себе NDIR‑многогазовую способность с параметрическим или топливно‑элементным измерением O₂, обеспечивая стабильные процентные показания O₂ и многокомпонентный анализ для мониторинга процессов и выбросов.

Детали
700 LX поддерживает смешанные конфигурации: до 3 инфракрасных (NDIR) каналов или 2 NDIR‑канала плюс 1 канал O₂ (парамагнитный или топливный элемент). Измеренная концентрация кислорода отображается в процентах на ЖК‑дисплее. Доступны автоматическая калибровка и автоматический выбор диапазона. Анализатор оснащён компенсацией температуры и давления, быстрым временем отклика и надёжной Linux‑основой для непрерывной работы. Удалённое управление и мониторинг возможны через RS‑232, TCP/IP или цифровые входы.

Характеристики и преимущества

• Диапазоны O₂: 0–1% (только парамагнитный) до 0–100% полного масштаба (4 настраиваемых диапазона)
• NDIR‑многогазовая измерительная способность в сочетании с парамагнитным или топливно‑элементным измерением O₂
• Автоматическая калибровка и автоматический выбор диапазона
• Быстрые времена отклика (T90 ≈ 5 с парамагнитный, 16 с топливный элемент)
• Компенсация температуры и давления для стабильных показаний
• Надёжная Linux‑система для непрерывной работы
• Удалённая эксплуатация через RS‑232, TCP/IP или цифровые входы
• Полная диагностическая система и отчётность о состоянии
• Стандартные выходы: напряжение, ток, RS‑232 AK, TCP/IP, MODBUS или протоколы AK

Типичные применения

• Мониторинг эффективности сгорания
• Анализ технологических газов
• Анализ топливных элементов
• Обратная связь и управление турбинами и генераторами
• Контроль безопасности персонала
• Испытания автомобильных выбросов

Техническая информация
Методы анализа: NDIR для ИК‑активных компонентов; парамагнитный или топливный элемент для O₂.
Диапазоны O₂: 0–1% (только парамагнитный) до 0–100% полного масштаба, четыре настраиваемых диапазона.
Время отклика O₂ (T90): ≈ 5 с (парамагнитный), ≈ 16 с (топливный элемент).
Разрешение: типично 0.1% от полного масштаба.
Воспроизводимость / Линейность: < 1.0% от полного масштаба.
Шум: < 1% от полного масштаба.
Дрейф нуля/масштаба: < 1% полного масштаба за 24 ч.
Регулировка нуля/масштаба: передняя панель, TCP/IP или RS‑232.
Поток пробы: 0.5–2.0 L/min.
Стандартные выходы: напряжение, ток, RS‑232 AK, TCP/IP, MODBUS, протоколы AK.
Габариты и масса: 5.25" H x 19" W x 23" D; 30–45 lb (в зависимости от конфигурации).

Допуски и сертификаты
Маркировка CE; одобрение ETL — соответствует UL 61010‑1 и сертифицировано по CAN/CSA C22.2 No. 61010.1. Соответствует ECE R49‑06 и, при необходимости, требованиям EPA 40 CFR Part 1065.

Технические характеристики

• Платформа: 700 LX NDIR с комбинированными конфигурациями IR и O₂
• Методы измерения: NDIR для ИК‑компонентов; парамагнитный или топливный элемент для O₂
• Многоканальность: до 3 NDIR‑каналов или 2 NDIR + 1 O₂
• Выходы/связь: напряжение, ток, RS‑232 (протокол AK), TCP/IP, MODBUS
• Управление и настройка: передняя панель, локально или удалённо (TCP/IP, RS‑232, цифровые входы)
• Условия образца/окружающей среды: поток 0.5–2.0 L/min; температура пробы ≤50°C (без конденсации); окружающая 5–40°C
• Надёжность: низкий уровень шума, высокая воспроизводимость и линейность, контроль долгосрочного дрейфа
• Монтаж: настольный или опциональные направляющие для 19" шасси
