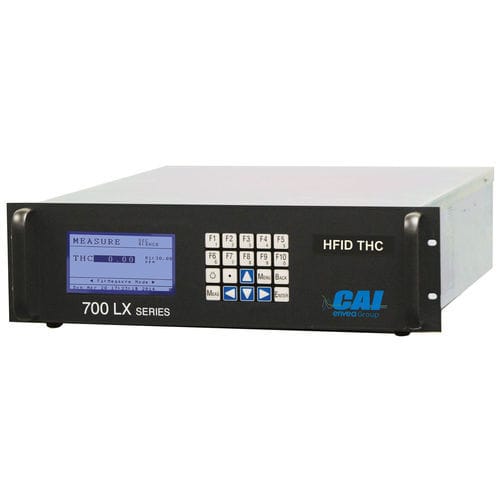

Анализатор метана 700 LX MHFID

общих углеводородовдля процессаконцентрации

Описание ENVEA 700 LX MHFID — непрерывный анализатор с детектированием пламенной ионизацией (FID) для измерения метана или суммарных углеводородов (THC) в газовых пробах. Прибор оснащён нагреваемой печью (191 °C), горелкой и опциональным нагреваемым насосом отбора проб, обеспечивает быстрые, чувствительные и стабильные измерения для промышленного мониторинга и управления процессом.

Принцип действия Управляемое пламя, питаемое воздухом и водородом (или смесью водорода), ионизирует пробу. Образовавшиеся ионы собираются между двумя электродами; измеряемый ионный ток прямо пропорционален концентрации углеводородов. Нагреваемая печь предотвращает конденсацию и стабилизирует отклик при температуре пробы до 191 °C.

Особенности и преимущества

• Выбор измерения: только метан или суммарные углеводороды (THC)
• Чувствительность от ≈30 ppm до 3% полной шкалы как метан
• Четыре настраиваемых пользователем диапазона (например, 0–30 до 0–30 000 ppm CH4)
• Быстрый отклик: 90% полной шкалы ≈3 с
• Автокалибровка и автоматический выбор диапазона
• Электронное управление потоком и температурно-стабилизированный детектор
• Автоматическое выключение топлива/воздуха и расширенная диагностика
• Стандартные выходы: напряжение, ток, RS-232 (протокол AK), TCP/IP (MODBUS и протокол AK)

Опции

• Встроенный нагреваемый насос отбора проб
• Встроенные электромагнитные клапаны
• Направляющие для установки в 19" шкаф

Основные области применения

• Мониторинг эффективности сгорания
• Анализ и контроль технологических газов
• Испытания и анализ топливных элементов
• Обратная связь при управлении турбинами/генераторами
• Безопасность персонала и обнаружение утечек
• Мониторинг промышленных и автомобильных выбросов

Технические характеристики

• Модель: ENVEA 700 LX MHFID
• Детектор: ФИД (Flame Ionization Detection)
• Время отклика: 90% FS ≈3 с
• Диапазоны: 4 настраиваемых диапазона (typ. 0–30 до 0–30 000 ppm CH4; 0–10 до 0–10 000 ppm C3H8)
• Разрешение / предел обнаружения: 10 ppb C
• Воспроизводимость: <0,5% FS
• Линейность / Точность: <1% FS
• Шум: <1% FS
• Дрейф нуля/диапазона: <1% FS за 24 ч
• Расход пробы: тип. 1,5–2,5 L/min
• Требования к воздуху: очищенный воздух <1 ppm C или синтетический воздух (300 cc/min для H2/He; 400 cc/min для H2)
• Давление воздуха на входе: 25 psig
• Выходы: Напряжение, Ток, RS-232 AK, TCP/IP MODBUS & AK протокол
• Дисплей: 3" x 5" LED/LCD
• Темп. пробы/печи: до 191 °C (без конденсации)
• Окружающие условия: 5 °C–40 °C, <90% RH (без конденсации)
• Время прогрева: ≈1 час
• Соединения: 1/4" трубка
• Питание: 115/230 VAC (±10%), 50/60 Hz, макс. 750 W
• Габариты и масса: 5¼ H x 19 W x 23 D (inches) / ≈50 lbs

Сертификация и загрузки CE маркировка и ETL listed (соответствует UL 61010-1 / сертифицирован согласно CAN/CSA C22.2 No. 61010-1). Каталог CEMS (PDF) доступен в разделе загрузок продукта.
