Наногранулометр с конденсацией A12 nCNC

для нанотехнологиидля исследованийавтоматический

Обзор
A12 nCNC — это счётчик конденсационных наноядер (система PSM 2.0 + CPC), разработанный для детекции нейтральных и естественно заряженных частиц от ~1 нм. Сканируя расход насыщителя PSM, устройство классифицирует 1–12 нм по размерам и при интеграции с A-SMPS обеспечивает непрерывное покрытие распределения размеров частиц от >1 нм до 1000 нм для исследований образования новых частиц и аэрозольных исследований.

Ключевые преимущества

• Не требуется нейтрализатор — прямая регистрация нейтральных частиц
• В реальном времени обратное восстановление распределения размеров в MultiLogger с автоматическим применением коррекций
• Бесшовное расширение диапазона при использовании с A-SMPS

Особенности и преимущества

• Детектирование ниже 1 нм (эквивалентный диаметр активации от 1,19 нм)
• Отсутствие необходимости в зарядке частиц или нейтрализаторе
• 8 стандартных размерных бинов (ACTRIS), до 14 настраиваемых
• Живая инверсия и данные в реальном времени через MultiLogger
• Совместимость с ACTRIS sub-10 nm whitelist
• Диапазон концентраций до 1 000 000 #/cm³ (с детектором A30 bCPC)
• Автоматическая система заполнения и слива рабочего раствора

Описание системы

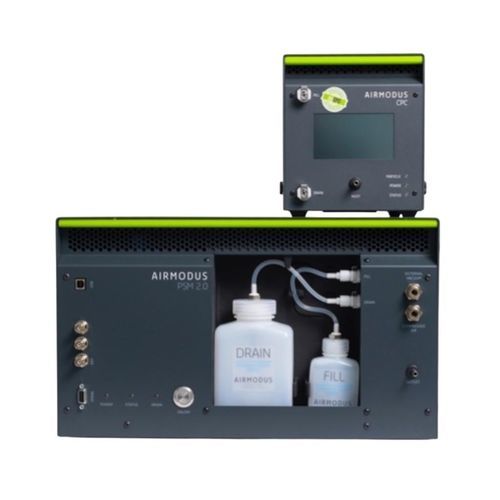

A12 nCNC сочетает Particle Size Magnifier (PSM 2.0) с рабочей жидкостью диэтиленгликолем (DEG) и конденсационный счётчик частиц (CPC) (по умолчанию A30 bCPC, отсечка ~20 нм). PSM сканируется путем изменения расхода насыщителя для распределения по размерным бинам; CPC выполняет подсчёт частиц. В комбинации с A-SMPS система обеспечивает непрерывные распределения размеров от >1 нм до 1000 нм для продвинутых аэрозольных исследований и изучения NPF.

Соответствие и компоненты системы

• Совместимость с ACTRIS sub-10 nm whitelist
• PSM 2.0 с рабочей жидкостью Diethylene Glycol (DEG)
• Детектор A30 bCPC (по умолчанию ~20 нм cut-off) или A20 CPC для особо чистых сред

Загрузки
Доступен datasheet (технический паспорт продукта).

Технические характеристики

• Диапазон измерения: 1 – 12 нм (A12 nCNC); отдельный CPC детектор до ~1000 нм
• 50% cut-off: выбирается (напр., эквивалентный диаметр активации 1.19 – 12 нм)
• Размерные бины: 8 по умолчанию (ACTRIS), до 14 настраиваемых
• Диапазон концентраций: 0 – 1 000 000 #/cm³ (с A30 bCPC)
• Поток образца аэрозоля: 2,5 L/min (поток к CPC: 1 L/min)
• Время отклика: t95 < 2 s
• Рабочая жидкость PSM: Diethylene Glycol (DEG, >99%)
• Рабочая жидкость CPC: n-Butanol (>99%)
• Условия образца: Давление 90–105 kPa; RH 0–95% (при RH >40% разбавлять сухим воздухом через AFC/CSI)
• Условия окружающей среды: Температура 15–30°C; Давление 90–105 kPa; RH 0–95%
• Внешний вакуум: 100–350 mbar (NTP)
• Внешний сжатый воздух: 1,5–2,5 bar (NTP), без частиц/масел/воды, точка росы <0°C
• Интерфейсы (PSM): RS-232, USB Type-B, аналоговый выход (BNC, 0–10 V)
• Интерфейсы (CPC): RS-232, USB, Ethernet RJ45, аналоговый выход, импульсный выход
• Программное обеспечение: MultiLogger (управление в реальном времени, запись данных, живая инверсия); AirmodusAnalyze для продвинутого анализа
• Габариты/вес PSM 2.0: 290 × 450 × 465 мм (H × W × L), 17,0 кг
• Габариты/вес A30 CPC: 190 × 170 × 250 мм, 4,9 кг
• Система в сборе: ~21,9 кг; макс. мощность ~380 W (PSM ~280 W + CPC ~100 W)
• Условия транспортировки: Температура 0–40°C; RH <95% без конденсации. Транспортировать сухим, в вертикальном положении.
• Примечания: CPC детектор (A30 bCPC или A20 CPC) по умолчанию поставляется с ~20 нм cut-off; только n-Butanol (PG варианты не поддерживаются); Nafion-сушитель не рекомендуется для <12 нм (диффузионные потери).
