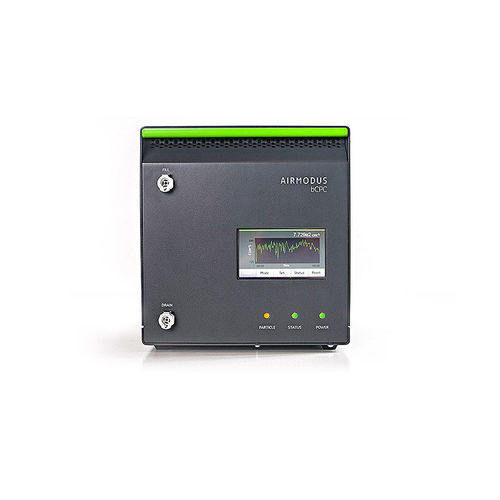

Цифровой счетчик частиц A20-HF bCPC

с конденсациейдля чистого помещенияUSB

Краткое описание
A20‑HF bCPC — это конденсационный счётчик частиц высокого потока, разработанный для ультра‑чистых помещений и высокочастотных измерений потока. Обеспечивает поток пробы 2,3 lpm, поставляя значительно больший объём пробы к детектору по сравнению со стандартным CPC. Доступен с рабочей жидкостью n‑бутанол или с вариантом на пропиленгликоле (PG) — без запаха и невоспламеняемым, где бутанол ограничен. Стандартная запись данных 1 Hz, опции 10 Hz или вывод необработанных импульсов для расчёта по методу Eddy Covariance. Устройство не создаёт собственных выбросов частиц, пригодно для чистых помещений.

Предназначен для

• Мониторинга загрязнений в полупроводниковой промышленности и чистых помещениях (ISO 14644)
• Измерений турбулентных потоков методом Eddy Covariance на мачтах
• Применений при низкой концентрации частиц, где важен каждый отсчёт

Технологии и варианты

• Удлинённый конденсатор для роста частиц при повышенном потоке
• Увеличенное сопло, обеспечивающее постоянную ширину импульсов во всех вариантах A20
• Вариант PG (пропиленгликоль) как бес‑запаховая, невоспламеняемая альтернатива бутанолу
• Отсутствие эмиссии частиц прибором, пригодность для чистых помещений
• Возможности 10 Hz логирования и вывода необработанных импульсов для высокочастотных/флюкс‑приложений

Особенности и преимущества

• Высокий поток пробы: 2,3 lpm
• Отсечка 7 nm (4–10 nm по запросу)
• Нулевая эмиссия частиц прибором
• Удобный сенсорный экран
• 1 Hz по умолчанию; опции 10 Hz или вывод необработанных импульсов
• Готов к использованию в чистых помещениях и полупроводниковой сфере
• Совместим с измерениями потока методом Eddy Covariance

Примечания
* Отсечка указана в эквивалентном диаметре подвижности (серебряные частицы). Индивидуальная калибровка (4–10 nm) доступна по запросу. Опция 10 nm обеспечивает соответствие EN 16976:2024. ** Из‑за повышенного потока через оптику максимальная концентрация у A20‑HF ниже, чем у некоторых вариантов CEN/UF (100 000 #/cm³ vs 150 000 #/cm³).

Технические характеристики

• Модель: A20‑HF bCPC
• Диапазон размеров частиц: 7 nm – 2,5 μm *
• Отсечка (Dp50%): 7 nm стандартная (4–10 nm по запросу)
• Диапазон концентрации: 0 – 100 000 #/cm³ (режим счёта отдельных частиц)
• Поток аэрозоля (вход / проба): 2,3 lpm (полный поток через оптику)
• Время отклика: t95 < 1,15 s
• Ложные срабатывания: < 0,001 #/cm³
• Рабочая жидкость: n‑Butanol (>99,5%) или Propylene Glycol по запросу
• Запись данных: 1 Hz по умолчанию; опции 10 Hz или вывод необработанных импульсов через аналоговый выход PNC
• Условия пробы: давление 75–105 kPa; точка росы < 15°C
• Условия окружающей среды: температура 15–35°C; давление 75–105 kPa; RH 0–95%
• Связь: аналоговый выход (BNC, 0–10 V), импульсный выход (BNC), RS‑232, Ethernet RJ45, USB Type B
• Диагностика: расход, температуры насыщителя/конденсатора/оптики, уровень жидкости, давление сопла, давление критического отверстия, ток лазера, качество импульса
• Соединения: вход 1/4" SS трубка; внешний вакуум 1/4" SS трубка (встроенный насос по запросу)
• Программное обеспечение: Airmodus MultiLogger (Windows 10+)
• Требование к внешнему вакууму: 100–400 mbar при NTP (или <40% от входного давления)
• Питание: внешний адаптер 100–240 VAC 50/60 Hz, макс. 160 W; рабочая мощность 100 W; выход 12 VDC 11.5 A
• Габариты и масса: 260 × 230 × 400 mm (H × W × D), 8,5 kg
• Условия транспортировки: температура 0–40°C; RH <95% без конденсации; транспортировать в вертикальном положении
