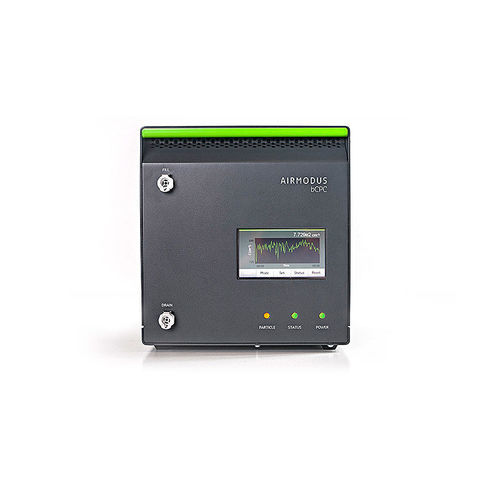

Цифровой счетчик частиц A20-CEN bCPC

с конденсациейUSBRS-232

Обзор
A20-CEN bCPC — это эталонный конденсационный счётчик частиц из списка ACTRIS для сетей атмосферного мониторинга. Он обнаруживает и считает ультратонкие частицы до 10 нм, применяя стадию роста с насыщителем–конденсатором, чтобы сделать наночастицы оптически обнаруживаемыми. Проверен на сотнях исследовательских станций, может работать как наружный/внутренний монитор общей концентрации частиц и как стандартный CPC-датчик в системах Airmodus A-SMPS для измерений распределения по размерам в соответствии с CEN/TS 17434.

Ключевые возможности

• Референсный продукт в whitelist ACTRIS
• Точное счётывание частиц при 10 нм
• Полностью открытый алгоритм калибровки для прозрачности измерений
• Стандартный CPC-датчик для SMPS-систем
• Продвинутая диагностическая сигнализация для состояния прибора и качества данных
• Совместимость с системами Airmodus PSM/PSM
• Новая система ввода BlockSafe для снижения засоров во входном трубопроводе

Применения

• Сети атмосферных исследований и станции мониторинга
• SMPS-системы для измерения распределения по размерам частиц (Airmodus A-SMPS)
• Мониторинг чистых помещений и исследования наночастиц
• Непрерывный внутренний/наружный мониторинг общей концентрации частиц

Одобрения и сертификаты

• Продукт в whitelist ACTRIS
• Соответствует EN 16976:2024

Технические характеристики

• Диапазон размеров частиц: 10 нм – 2,5 μм *
• Порог (Dp50%): 10 нм ± 1 нм; Dp90% < 20 нм
• Диапазон концентраций: 0 – 150 000 #/cm³ (режим одиночного подсчёта) **
• Поток аэрозоля на входе: номинал 1,05 L/min ±5%
• Поток пробы аэрозоля: номинал 1,05 L/min (без разбавления, полный поток через оптику)
• Время отклика: t95 < 1,15 s
• Ложные срабатывания: < 0,001 #/cm³
• Рабочая жидкость: n-Butanol (>99,5%)
• Условия пробы: давление 75–105 kPa; точка росы < 15°C ***
• Условия эксплуатации: температура 15–35°C; давление 75–105 kPa; относительная влажность 0–95%
• Интерфейсы связи: аналоговый выход (BNC, 0–10 В); импульсный выход (BNC); RS-232; Ethernet (RJ45); USB type B
• Диагностика: расход, температуры насыщителя/конденсатора/оптики, уровень жидкости, давление сопла, давление критического орifice, ток лазера, качество импульса
• Соединения: вход: 1/4" нержавеющая сталь трубка; внешний вакуум: 1/4" нержавеющая сталь трубка (встроенный насос по запросу)
• ПО: Airmodus MultiLogger (Windows 10+)
• Внешний вакуум: 100–400 mbar при NTP (или <40% давления на входе)
• Питание: внешний адаптер 100–240 VAC 50/60 Hz, макс. 160 W; установившаяся мощность 100 W; выход 12 VDC, 11.5 A
• Габариты и вес: 260 × 230 × 400 мм (H × W × D); 8,5 кг
• Условия транспортировки: температура 0–40°C; RH <95% без конденсации; транспортировать вертикально
• Примечания: * Порог приведён как диаметр, эквивалентный подвижности (серебряные частицы). ** Калиброванный диапазон; прибор может измерять более высокие концентрации без индивидуальной проверки точности. *** При высокой влажности рекомендуется использовать осушитель аэрозолей.
