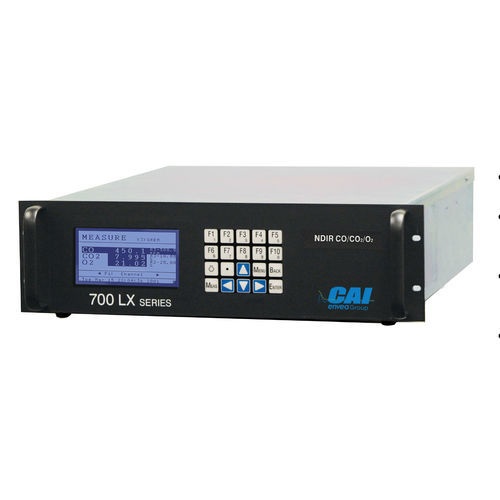

Анализатор для газов 700 LX

для процессаконцентрацииинфракрасного поглощения

Обзор
Анализатор ENVEA 700 LX NDIR выполняет измерения на основе инфракрасного поглощения газов. Он использует модулированный ИК‑луч и двухкамерный микро‑поточный детектор для обеспечения стабильных и воспроизводимых результатов для ИК‑активных газов; кислород измеряется параметрической или топливно‑элементной технологией и отображается в процентах.

Принцип измерения
Модулированный ИК‑луч проходит через измерительную ячейку, где целевой газ поглощает часть энергии луча. Ослабленный луч попадает в двухкамерный микро‑поточный детектор, заполненный целевым газом; разность давлений между камерами вызывает небольшой поток, который фиксируется датчиком микро‑потока и преобразуется в выходной сигнал. O₂ определяется параметрическим или топливным датчиком и отображается в процентах.

Особенности и преимущества

• Измерение ИК от низких ppm до 100 % полной шкалы; O₂ — от 0–1 % (парамагнитный) до 0–100 %
• Многокомпонентный режим: до 3 ИК‑каналов или 2 ИК‑канала + O₂
• Автоматическая калибровка и автоматический выбор диапазона
• Быстрое время отклика с компенсацией температуры и давления
• Надёжная ОС на базе Linux
• Удалённое управление и мониторинг через RS‑232, TCP/IP или цифровые входы
• Полная диагностическая информация и стандартные выходы (напряжение, ток, RS‑232 AK, TCP/IP, MODBUS или протоколы AK)

Опции

• Встроенный насос отбора проб
• Регулирование расхода пробы
• Множественные потоки пробы
• Направляющие для монтажа в 19" монтажную раму

Основные области применения

• Контроль эффективности сгорания
• Анализ технологических газов
• Анализ топливных элементов
• Обратная связь управления турбинами/генераторами
• Охрана труда
• Испытания выбросов транспортных средств

Сертификация / Соответствие

• Соответствует UL 61010‑1 (сертифицировано по CAN/CSA C22.2 № 61010.1)
• Соответствие требованиям U.S. EPA: 40 CFR PART 1065
• Соответствует ECE R49‑06

Технические характеристики / Спецификации

• Измеряемые газы: CO, CO₂, CH₄, SO₂, NO (NO с внешним NOx преобразователем) и O₂
• Диапазоны O₂: 0–1 % (парамагнитный) до 0–100 % FS, четыре настраиваемых диапазона
• Метод ИК‑анализа: недисперсионная инфракрасная спектроскопия (NDIR)
• Тип детектора: микро‑поточный (двухкамерный)
• Диапазоны NDIR: 10:1
• Разрешающая способность: тип. 0,1 % FS
• Воспроизводимость: <0,5 % FS
• Линейность: <1,0 % FS (заводская калибровка)
• Точность / Прецизионность: тип. <1 % FS
• Шум: <1 % FS
• Дрейф нуля/диапазона: <1 % FS за 24 ч
• Настройка нуля/диапазона: через переднюю панель, TCP/IP, RS‑232 или цифровой вход
• Расход пробы: 0,5–2,0 L/min
• Температура пробы: до 50 °C (без конденсации)
• Температура окружающей среды: 5–40 °C
• Габариты (В×Ш×Г): 134 × 483 × 584 мм
• Масса: 13,6–20 кг (в зависимости от конфигурации)
