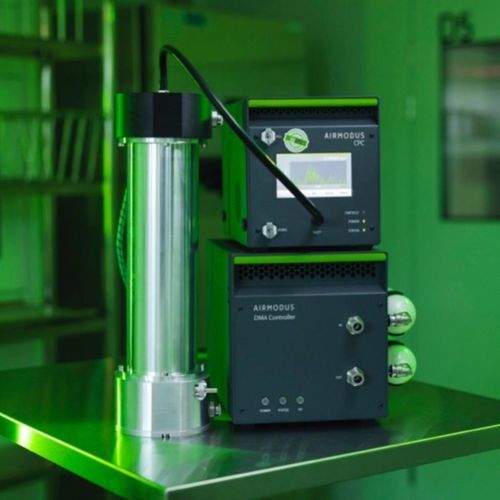

Наногранулометр с конденсацией A-SMPS

для лабораторийнастольный

Обзор
Airmodus A‑SMPS — это Scanning Mobility Particle Sizer, сочетающий DMA типа Hauke с детектором CPC Airmodus. Прибор измеряет распределения числа аэрозольных частиц по размерам с использованием полностью прозрачного open‑source алгоритма инверсии. Система обеспечивает непрерывное покрытие (бесшовное расширение с A12 nCNC) и разработана с учётом требований CEN/TS 17434; включение в whitelist ACTRIS находится в процессе и гарантируется в течение гарантийного периода.

Выбор CPC‑детектора

• A20‑CEN bCPC: соответствует ACTRIS + CEN (номинально 10 нм)
• A30‑CEN: соответствует CEN, компактная альтернатива (10 нм)
• A20‑UF: расширение нижнего предела до ~5 нм (S‑кривая ниже диапазона SMPS — пренебрежимый эффект)

Ключевые характеристики и преимущества

• Open‑source алгоритм инверсии для прозрачной обработки данных
• Одна колонка DMA покрывает 5–1000 нм (в зависимости от CPC)
• Замкнутый поток оболочки (closed‑loop) — внешняя помпа для платформы SMPS не требуется
• Возможность калибровки CCN в полевых условиях при использовании атомайзера
• Проектирование с учётом соответствия CEN/TS 17434 при использовании совместимых CPC
• Подача заявки в whitelist ACTRIS поддерживается — одобрение гарантируется в гарантийный период
• Бесшовное расширение до >1 нм с A12 nCNC
• Несколько опций CPC для разных задач измерения

Применение и развёртывание
Подходит для лабораторных исследований и полевых станций на открытом воздухе. В сочетании с A12 nCNC A‑SMPS обеспечивает непрерывное распределение по размерам частиц от >1 нм до 1000 нм. При соединении с атомайзером может использоваться как система полевой калибровки для CCN‑приборов.

Техническая информация (сводка)
Диапазон измерений: 5–1000 нм (в зависимости от CPC); соответствующий CEN диапазон: 10–800 нм.
Калиброванная концентрация: 0–100 000 #/cm³ (одинарный подсчёт); до 500 000 #/cm³ в зависимости от CPC. Общий измеримый диапазон концентраций до 10^7 #/cm³.
Поток пробы (аэрозоль): 1 L/min (по умолчанию); другие потоки в зависимости от CPC.
Поток оболочки (sheath): 2–15 L/min (closed‑loop управление).
Тип DMA: Hauke‑type (ACTRIS модель), возможна вертикальная или горизонтальная эксплуатация.
Источник HV: 5–10 000 V, обе полярности.
Рабочая жидкость: зависит от CPC (бутанол или пропиленгликоль).
Условия пробы: давление 70–105 kPa; RH 0–95% без конденсации.
Условия окружающей среды: температура 15–35°C; давление 70–105 kPa; RH 0–95% без конденсации.
Связь: Analog in/out (BNC 0–10 V), Pulse out (BNC), USB Type B.
Программное обеспечение: Airmodus MultiLogger One4All с open‑source алгоритмом инверсии.
Совместимые CPC: A20‑CEN, A30‑CEN, A20‑UF, A20‑HF, A23.
Внешний вакуум: для платформы SMPS не требуется (closed‑loop). CPC требует собственного вакуума.
Питание: внешний адаптер 100–240 VAC 50/60 Hz, макс. 220 W; выход 12 VDC, 21 A.
Габариты и вес: 465 × 350 × 465 мм (H×W×L); 24,0 кг (система включая CPC). Версия для 19" стойки — по запросу.
Нейтрализатор: требуется для измерений SMPS. Ni‑63 95 MBq (стандарт) или X‑ray 4.9 kV (в разработке); продаётся отдельно.
Условия транспортировки: температура 0–40°C; RH <95% без конденсации. Транспортировать сухим и в вертикальном положении.

Одобрения и сертификаты

• CEN/TS 17434 (при использовании детектора A20‑CEN или A30‑CEN)
• Заявка в whitelist ACTRIS в обработке — одобрение гарантируется в гарантийный период

Технические характеристики

• Модель: A‑SMPS
• Платформа производителя: Airmodus
• Измерение размеров: 5–1000 нм (в зависимости от CPC); CEN: 10–800 нм
• Поток пробы: 1 L/min (по умолчанию)
• Поток оболочки: 2–15 L/min (closed‑loop)
• Концентрация счёта: до 10^7 #/cm³ (общая); 0–100 000 #/cm³ (одинарный подсчёт)
• Тип DMA: Hauke‑type (ACTRIS модель)
• Диапазон HV: 5–10 000 V (±)
• Рабочая жидкость: бутанол или пропиленгликоль
• Интерфейсы: Analog I/O (BNC 0–10 V), Pulse out (BNC), USB Type B
• ПО: Airmodus MultiLogger One4All
• Питание: 100–240 VAC 50/60 Hz, макс. 220 W; выход 12 VDC 21 A
• Размеры (H×W×L): 465 × 350 × 465 мм; вес: 24,0 кг (включая CPC)
• Нейтрализатор: Ni‑63 95 MBq (стандарт) или X‑ray 4.9 kV (опция)
