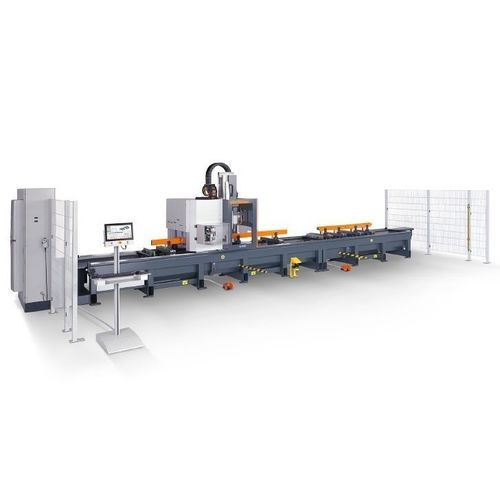

Обрабатывающий центр 4 оси SBZ 140для сталидля алюминияHSK F63
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 4 оси
- Обрабатываемое вещество
- для стали, для алюминия
- Передний конец шпинделя
- HSK F63
- Количество инструментов
- 8 инструментов, 16 инструментов
- Сопутствующие функции
- для фрезерования, для сверления, для нарезания резьбы
- Применение
- для алюминиевых профилей
- Другие характеристики
- с высокой скоростью, высокоэффективный, с автоматическим устройством смены инструментов
- Ход Х
МИН.: 4 320 mm
(170,08 in)МАКС.: 9 820 mm
(386,61 in)- Ход Y
845 mm
(33,27 in)- Ход Z
620 mm
(24,41 in)- Скорость вращения
МИН.: 0 rpm
(0 rad.min-1)МАКС.: 24 000 rpm
(150 796 rad.min-1)- Мощность
11 kW
(14,96 hp)- Общий вес
5 000 kg, 7 400 kg, 8 200 kg
(11 023,11 lb, 16 314,21 lb, 18 077,91 lb)
Описание
Описание
Длина обработки
SBZ 140 – 4,2 м
SBZ 140 – 7,6 м
SBZ 140 – 9,7 м
Опции
Технические характеристики
- 4-осевой обрабатывающий центр для экономичной обработки алюминиевых и тонкостенных стальных профилей
- Базовая версия — фрезерный шпиндель с воздушным охлаждением; версия с водяным охлаждением по опции
- Фрезерование, сверление, нарезание резьбы выполняются при неподвижной заготовке для защиты поверхности профиля
- Плавная установка угла инструмента от -90° до +90°
- Автоматическое позиционирование зажимов с абсолютной системой измерения
- Подвижный магазин инструментов для короткого времени замены (8 позиций стандартно)
- По опции до двух поворотных угловых головок (по 2 инструмента каждая) для обработки двойной заготовки и торцевой обработки (0°–90°–180°–270°)
- Опция: две раздельные зоны обработки для челночного режима; лазерный сканер со стороны оператора для защиты зоны
- 4-осевой контроллер, цветной дисплей 18,5", USB и сетевой порты; Windows; eluCam
Длина обработки
SBZ 140 – 4,2 м
- Макс. длина обработки с торцевой обработкой: 4 200 мм
- Макс. длина обработки без торцевой обработки: 4 320 мм
SBZ 140 – 7,6 м
- Макс. длина обработки с торцевой обработкой: 7 600 мм
- Макс. длина обработки без торцевой обработки: 7 720 мм
SBZ 140 – 9,7 м
- Макс. длина обработки с торцевой обработкой: 9 700 мм
- Макс. длина обработки без торцевой обработки: 9 820 мм
Опции
- Челночный режим для обработки в двух зонах
- Автоматическое измерение длины с обеих сторон
- Зажимное устройство для обработки двух заготовок
- Сканер штрих-кода / кода профиля
- Стационарный магазин инструментов (16 мест) опция
- Подвижные устройства смены инструментов для угловой или пильной головки
- Угловые фрезерные головки и пильная головка
- Держатели инструментов, патроны для цанги, цанги и инструменты
- eluCad — программное обеспечение для управления производством
Технические характеристики
- Модель: SBZ 140
- Макс. длина обработки (без торцевой обработки): 4 320 / 7 720 / 9 820 мм
- Макс. длина обработки (с торцевой обработкой): 4 200 / 7 600 / 9 700 мм
- Ход X: 4 320 / 7 720 / 9 820 мм (другие длины по запросу), Vmax 63 м/мин
- Ход Y: 845 мм, Vmax 60 м/мин
- Ход Z: 620 мм, Vmax 60 м/мин
- Диапазон поворота оси A: -90° / 0° / +90°
- Скорость шпинделя: макс. 24 000 об/мин
- Мощность шпинделя: 11 кВт S1
- Шпиндельный интерфейс: HSK-63F
- Смена инструментов: подвижный магазин 8 позиций (возможна расширяемость)
- Угловая головка: макс. 2 (опция)
- Диаметр дисковой фрезы: 120 мм; диаметр пильного диска: 180 мм
- Зажимы: 4 / 8 / 12 (макс. 16), автоматическое позиционирование
- Сжатый воздух: > 7 бар
- Электропитание: 400 V, 3~, 50 Гц, 63 A
- Потребление воздуха: прибл. 180 л/мин с орошением
- Примерные габариты: длина 7 700 / 11 240 / 13 390 мм; глубина прибл. 3 400 мм; высота прибл. 2 950 мм
- Масса прибл.: 5 000 / 7 400 / 8 200 кг
