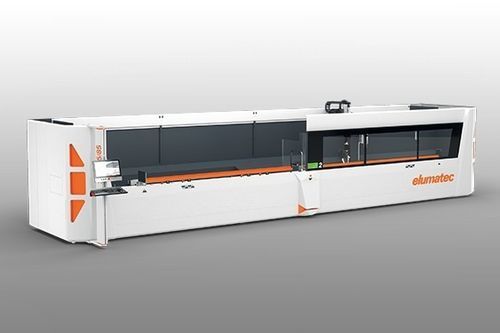

Обрабатывающий центр 5 осей SBZ 125/85

универсальныйдля сталидля ПВХ

Обзор продукта
SBZ 125/85 — это кабинетная (封闭ная) система для обработки профилей, 5 осей, рабочая длина 8 м. Динамический маятниковый режим позволяет параллельно загружать и фрезеровать материал, что делает возможной замену двух меньших станков. Машина предназначена для алюминиевых, ПВХ и тонкостенных стальных профилей с акцентом на сокращение времени наладки, улучшение доступа и эргономику.

Ключевые особенности

• Новая технология смены инструмента: более быстрые переналадки и увеличенный линейный магазин инструментов для расширения рабочей зоны.
• Эргономичная система зажима: регулируемые прихваты по оси Y и автономное позиционирование прихватов для быстрой безинструментальной переналадки между ширинами и сечениями профиля.
• Динамический маятниковый режим: параллельная подача и обработка материала для увеличения пропускной способности и обработки длинных деталей, выступающих за центр станка.
• Интегрированная безопасность и контроль доступа: программируемый лазерный сканер с делением на три зоны и съемная центральная защита для маятникового режима.
• Высокопроизводительное шпиндельное решение и интерфейс инструмента: 7 kW (S1), до 20 000 об/мин, шпиндельный конус HSK 63F; вместимость магазина до 12 инструментов.

Опции и аксессуары

• Опциональная транспортная лента для удаления крупной стружки и фрагментов профиля.
• Дополнительные прихваты (до 12) и заказные схемы закрепления.
• Обновления управления и измерений (панельный ПК, измерение длины, сканер штрихкодов) и подключение для Industry 4.0.

Технические данные (выборочно)
Компоновка / габариты: SBZ 125/85
Общая длина (A) (мм): ~ 11.350
Глубина без пульта (B) (мм): ~ 2.330
Глубина с пультом (C) (мм): ~ 3.170
Высота (мм): ~ 2.350
Масса (кг): ~ 3.800
Рабочая высота от пола (мм): 980

Ходы осей:
X ось (мм): 9.007
Y ось (мм): 1.038
Z ось (мм): 555
A ось: -120° / +120°
C ось: -220° / +220°

Шпиндель:
Макс. мощность в S1 (kW): 7
Макс. скорость (об/мин): 20.000
Конус инструментального держателя: HSK 63F

Режимы работы:
Обработка одной заготовки на всю длину: включено
Маятниковый режим с упорами справа и слева: включено

Автоматический магазин инструментов:
Тип: линейный сменщик
Магазин перемещается автоматически: включено
Макс. число инструментов в магазине: 12

Защелкивание заготовки:
Автономное позиционирование прихватов: включено
Стандартное число прихватов: 8 (макс. 12)

Обрабатываемые поверхности: 5 (перед/верх/зад/торцы)

Рабочая зона (мм) — режим единичной детали: A = 135; X1 = 8.245; Y1 = 300; Z1 = 203; X2 = 8.245; Y2 = 207; Z2 = 203 — маятниковый режим: A = 135; X1 = 3.100; Y1 = 300; Z1 = 203; X2 = 3.100; Y2 = 207; Z2 = 203

Длина обрабатываемого профиля при диске Ø 300 мм: одиночный режим = 8.245 мм; маятниковый режим = 2.295 мм
