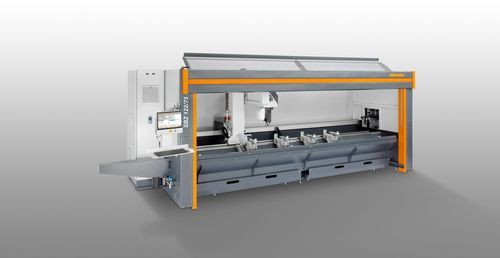

Многофункциональное оборудование для резки и обработки SBZ 122/75ЧПУдля алюминиевых профилейдля профилей ПВХ
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- ЧПУ, многофункциональное
- Материалы для обработки
- для профилей ПВХ, для алюминиевых профилей
Описание
Описание
Комплектация станка
Опции
Технические характеристики
- Предназначен для экономичной и рациональной обработки алюминиевых, ПВХ и тонкостенных стальных профилей
- Все операции (фрезерование, сверление, нарезание резьбы) выполняются при неподвижной профильной заготовке для защиты поверхности
- Ось A позиционируется бесступенчато от -120° до +120°, ось C от -220° до +220°; все пять осей могут одновременно перемещаться с RTCP
- Автономное позиционирование зажимов с автоматическим распознаванием для предотвращения столкновений
- Быстрое позиционирование рабочего агрегата до 120 м/мин благодаря динамическим сервоприводам
- Нарезание резьбы без компенсирующего патрона; на 2-осевом агрегате A/C допускается установка пильного диска Ø 180 мм
- Наклонная станина обеспечивает эргономичную работу, современное 5-осевое управление и абсолютные энкодеры (без необходимости хода в нулевое положение)
- Фрезерный двигатель Power-Torque с замкнутым управлением скорости для коротких пусковых/тормозных периодов; низкое энергопотребление и промежуточное связывание цепей для повышения энергоэффективности
- 18,5" панельный ПК (i5) на Windows, программирование eluCam на пульте и удалённое обслуживание
- Источник бесперебойного питания (ИБП) и сертифицированные интегрированные функции безопасности
Комплектация станка
- Фрезерный шпиндель водяного охлаждения 7 kW, S1
- Автономное перемещение прижимов и автоматическое распознавание
- Кабина защиты оператора и четыре горизонтальных пневматических прижима
- Материальный упор слева
- Патрон инструмента HSK-F63 и автоматическая смена инструмента на 12 позиций (без инструментов)
- Поддоны для стружки, система минимальной смазки и высокоэффективная СОЖ
- Ручной пульт и глубиномер
Опции
- Инструменты и патроны
- Пильный диск 180 мм
- Измерение длины с обеих сторон и дополнительный упор для обработки изделий большой длины (слева)
- Правый опорный упор для позиционирования при обработке изделий с превышением длины
- Охлаждающий блок Green-Line для шкафов управления с пониженным энергопотреблением
- Сканер штрих-кода и опциональная полная защитная кабина
- В стандартной комплектации четыре зажима, возможно расширение до восьми; двойной зажим и другие аксессуары по запросу
- Панельный ПК 21,6" (i7), держатель для заметок, звукоизолирующий кожух, оптимизированный захватный узел для предотвращения столкновений
Технические характеристики
- Модель: SBZ 122/75
- Макс. длина обработки без торцевой обработки: 3 851 мм
- Макс. длина обработки с торцевой обработкой: 3 525 мм
- Ход X: 4 176 мм, Vмакс 120 м/мин
- Ход Y: 1 040 мм, Vмакс 60 м/мин
- Ход Z: 540 мм, Vмакс 30 м/мин
- Направления обработки: 5 (сверху, сзади, спереди, слева, справа)
- Точность позиционирования: ±0,1 мм
- Частота вращения шпинделя: макс. 20 000 об/мин; мощность шпинделя: 7 kW, S1 (водяное охлаждение)
- Патрон: HSK-F63; смена инструмента: автоматическая; мест в магазине: 12
- Диаметр дисковой фрезы: 120 мм; диаметр пильного диска: 180 мм; макс. длина инструмента: 150 мм
- Перемещение прижимов: автономное; прижимы: Premium (с линейным направлением)
- ПО: eluCam; давление сжатого воздуха: >7 бар
- Питание: 400 V, 3~, 50 Hz, 25 A; расход воздуха ок. 185 л/мин (с орошением)
- Габариты (Д×Г×В): 7 643 × 2 171 × 3 000 мм; масса ок. 3 800 кг
