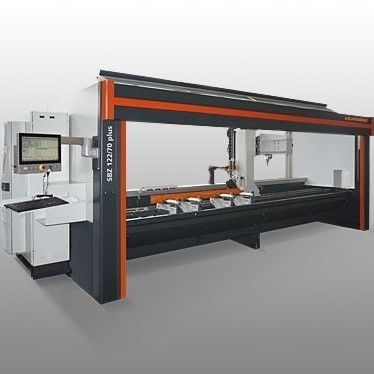

Обрабатывающий центр 3 оси SBZ 122/70 Plusгоризонтальныйдля сталидля алюминия
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- горизонтальный
- Обрабатываемое вещество
- для стали, для алюминия, для ПВХ
- Структура
- с наклонной станиной
- Передний конец шпинделя
- HSK F63
- Сопутствующие функции
- для фрезерования, для сверления, для нарезания резьбы
- Применение
- для алюминиевых профилей
- Другие характеристики
- высокоэффективный, с автоматическим устройством смены инструментов, с консолью
- Ход Х
4 295 mm
(169,09 in)- Ход Y
910 mm
(35,83 in)- Ход Z
475 mm
(18,7 in)- Скорость вращения
МАКС.: 24 000 rpm
(150 796 rad.min-1)МИН.: 0 rpm
(0 rad.min-1)- Мощность
8 kW
(10,88 hp)- Общий вес
2 900 kg
(6 393,41 lb)- Габаритная длина
3 592 mm
(141,4 in)- Общая высота
3 000 mm
(118,1 in)
Описание
Обзор
Комплектация
Опции
Технические данные
Характеристики / технические спецификации
- Предназначен для экономичной и эффективной обработки алюминиевых, ПВХ и тонкостенных стальных профилей при неподвижной профильной заготовке для защиты поверхности.
- Фрезерование, сверление и нарезание резьбы выполняются при неподвижной заготовке; нарезание резьбы без компенсирующего патрона.
- Интеллектуальная система управления и современный 3-осевой контроллер повышают качество обработки и снижают энергопотребление.
- Динамичные серводвигатели обеспечивают быстрое позиционирование агрегата до 60 м/мин; абсолютные энкодеры устраняют необходимость хода в нулевую точку.
- Автоматическое распознавание и позиционирование зажимов предотвращает столкновения; наклонная станина обеспечивает эргономичную работу.
- Воздушно-охлаждаемый фрезерный шпиндель Power-Torque 8 кВт (S1), макс. 24 000 об/мин, замкнутое регулирование скорости; патрон инструмента HSK-F63; автоматическая смена инструмента 4 позиции (с расширением).
- ИБП, Windows OS, панельный ПК 15,6" (i3) с USB и сетевым портом; eluCam для ввода программ во время цикла; удалённая онлайн-поддержка.
Комплектация
- Воздушно-охлаждаемый фрезерный шпиндель 8 кВт S1.
- Кабина для защиты оператора.
- Четыре горизонтальных пневматических зажима для заготовки (стандарт).
- Упор заготовки (слева).
- Патрон инструмента HSK-F63; система минимальной смазки; высокоэффективная СОЖ.
- Ручной пульт управления; глубиномер.
Опции
- Дополнительные инструменты и патроны.
- Автоматическая смена инструмента для макс. четырёх стандартных инструментов или для угловой головки; ротационная угловая головка HSK-F63 для двух инструментов.
- Охлаждающий блок Green-Line для шкафа управления (сниженное энергопотребление); сканер штрих-кода; опциональная полностью закрытая защитная кабина.
- До восьми зажимов (четыре в стандартной комплектации); упоры для позиционирования и дополнительные упоры для обработки изделий увеличенной длины.
- Измерение длины по обеим сторонам; двойное зажимание и другие аксессуары по запросу; панельные ПК большего размера (18.5" i5, 21.6" i7); звукопоглощающий кожух; поддоны для стружки.
Технические данные
- Модель: SBZ 122/70 Plus
- Макс. длина обработки без торцевой обработки: 4150 мм
- Макс. длина обработки с торцевой обработкой (опция): 4000 мм
- Ход оси X: 4295 мм, Vmax 60 м/мин
- Ход оси Y: 910 мм, Vmax 45 м/мин
- Ход оси Z: 475 мм, Vmax 60 м/мин
- Точность позиционирования: ±0,1 мм
- Частота вращения шпинделя: макс. 24 000 об/мин; мощность: 8 кВт S1 (воздушное охлаждение)
- Патрон инструмента: HSK-F63; автоматическая смена инструмента (4 позиции, макс. 16)
- Диаметр дисковой фрезы: 100 мм; макс. длина инструмента: 150 мм
- Сжатый воздух: > 7 бар; электропитание: 400 V, 3~, 50 Hz, 25 A
- Потребление воздуха прибл. 185 л/мин (с орошением)
- Габариты (Д×Г×В): 6592 × 2171 × 3000 мм; Масса прибл. 2900 кг
Характеристики / технические спецификации
- Применение: обработка стержней/профилей из алюминия, ПВХ и тонкостенной стали
- Автоматическое распознавание и позиционирование зажимов; интеллектуальное управление для энергоэффективности
- Программное обеспечение: eluCam
- ИБП и возможность удалённой поддержки
