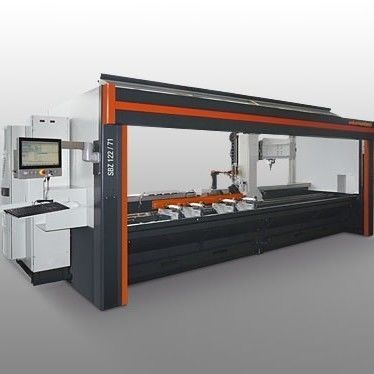

Обрабатывающий центр ЧПУ 3 оси SBZ 122/71горизонтальныйдля сталидля алюминия
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- горизонтальный
- Обрабатываемое вещество
- для стали, для алюминия, для ПВХ
- Передний конец шпинделя
- HSK F63
- Количество инструментов
- 16 инструментов
- Сопутствующие функции
- для фрезерования, для сверления, для нарезания резьбы
- Применение
- для алюминиевых профилей
- Другие характеристики
- высокоэффективный, с автоматическим устройством смены инструментов, с электронным управлением
- Ход Х
4 295 mm
(169,09 in)- Ход Y
910 mm
(35,83 in)- Ход Z
475 mm
(18,7 in)- Скорость вращения
24 000 rpm
(150 796 rad.min-1)- Мощность
8 kW
(10,88 hp)- Общий вес
2 900 kg
(6 393,41 lb)- Габаритная длина
6 592 mm
(259,5 in)- Общая высота
3 000 mm
(118,1 in)
Описание
Обзор продукта
Комплектация станка
Опции
Технические данные
SBZ 122/71
- Разработан для эффективной и рациональной обработки алюминиевых, ПВХ и тонкостенных стальных профилей
- Фрезерование, сверление и нарезание резьбы выполняются при неподвижной заготовке для защиты поверхности профиля
- Встроенное в шпиндель поворотное устройство — позиции угловой головки 0° / -90° / -180° / -270°
- Интеллектуальная система управления улучшает результаты и снижает потребление энергии
- Высокодинамичные серводвигатели обеспечивают быструю позиционировку до 120 м/мин по оси X
- Автоматическое распознавание и позиционирование прижимов для предотвращения столкновений; нарезание резьбы без компенсирующего патрона
- Автоматическая смена инструментов с четырьмя позициями; сменщик для угловой головки; хвостовик HSK-F63
- Панельный ПК 18,5" под Windows с i5; eluCam для простого ввода программ; удаленное обслуживание; ИБП
Комплектация станка
- Фрезерный шпиндель воздушного охлаждения 8 kW S1 с обратной связью
- Защитный кожух оператора и интегрированные в приводы функции безопасности
- Четыре горизонтальных пневматических прижима (стандарт), расширяемых до восьми
- Левый упор материала (правый упор для обработки длинномерных заготовок — опция)
- Ротационная угловая головка HSK-F63 на два инструмента; хвостовик HSK-F63
- Поддоны для стружки, система минимальной смазки и высокоэффективная СОЖ
- Ручной пульт и глубиномер
Опции
- Дополнительные инструменты и патроны
- Автоматический сменщик инструментов для макс. 4 стандартных инструментов или для угловой головки
- Панельный ПК 21,6" (i7), сканер штрих-кодов, держатель для заметок
- Охлаждающий блок Green-Line для распределительного шкафа; опция полностью закрытой защитной кабины
- Двухстороннее измерение длины, двойное зажимание и другое дополнительное оборудование по запросу
Технические данные
SBZ 122/71
- Макс. длина обработки без торцовой обработки: 4 150 мм
- Макс. длина обработки с торцовой обработкой: 4 000 мм
- Ходы X / Y / Z: 4 295 мм / 910 мм / 475 мм (Vmax X 120 / Y 60 / Z 50 м/мин)
- Направления обработки: 5 (сверху, сзади, спереди, слева, справа)
- Точность позиционирования: ±0,1 мм
- Фрезерный шпиндель: 8 kW S1, макс. 24 000 мин⁻¹ (воздушное охлаждение); хвостовик HSK-F63
- Позиции магазина инструментов: 4 (макс. 16); автоматическая смена
- Диаметр дисковой фрезы: 120 мм; макс. длина инструмента: 150 мм
- Сжатый воздух: > 7 бар; расход воздуха ок. 185 л/мин с орошением
- Электропитание: 400 V, 3~, 50 Hz, 25 A
- Габариты (Д x Ш x В): 6 592 x 2 171 x 3 000 мм; Масса ок. 2 900 кг
