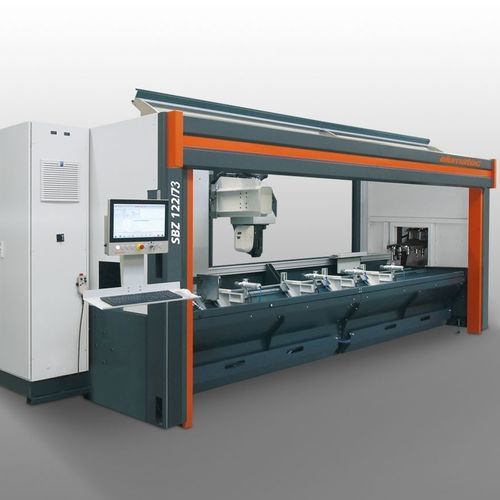

Обрабатывающий центр 4 оси SBZ 122/73горизонтальныйдля сталидля алюминия
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 4 оси
- Направление шпинделя
- горизонтальный
- Обрабатываемое вещество
- для стали, для алюминия, для ПВХ
- Структура
- с наклонной станиной
- Передний конец шпинделя
- HSK F63
- Количество инструментов
- 12 инструментов
- Сопутствующие функции
- для фрезерования, для сверления, для нарезания резьбы
- Применение
- для производства алюминия, для столярного профиля из ПВХ, для черной металлургии
- Другие характеристики
- высокоэффективный, с пневматическим зажимом, простая головка
- Ход Х
4 176 mm
(164,41 in)- Ход Y
1 040 mm
(40,94 in)- Ход Z
540 mm
(21,26 in)- Скорость вращения
МАКС.: 20 000 rpm
(125 664 rad.min-1)МИН.: 0 rpm
(0 rad.min-1)- Мощность
7 kW
(9,52 hp)- Общий вес
3 800 kg
(8 377,57 lb)- Габаритная длина
7 643 mm
(300,9 in)- Общая высота
3 000 mm
(118,1 in)
Описание
Описание
Комплектация станка
Опции
Технические характеристики
- Обрабатывающий центр для профильных заготовок, предназначенный для экономичной обработки неподвижных заготовок из алюминия, ПВХ и тонкостенных сталей
- Фрезерование, сверление и нарезание резьбы выполняются при зафиксированной заготовке для сохранения качества поверхности
- Ось A с плавным позиционированием от −120° до +120° и автоматическим позиционированием зажимов для предотвращения столкновений
- Динамическое позиционирование агрегата до 120 м/мин с использованием серводвигателей
- Современное 4‑осевое управление, абсолютные энкодеры (без необходимости хода в исходную точку), программирование eluCam на панельном ПК
- Энергоэффективные приводы с промежуточным контуром, источник бесперебойного питания (ИБП)
- Автоматический магазин на 12 позиций, крепление инструмента HSK‑F63, водяное охлаждение шпинделя 7 кВт S1 (макс. 20 000 об/мин)
- Наклонная станина для эргономики, защитная кабина оператора и поддержка удалённой диагностики
Комплектация станка
- Фрезерный шпиндель с водяным охлаждением 7 кВт, S1
- Кабина для защиты оператора
- Четыре горизонтальных пневматических зажима материала (стандарт)
- Упор материала (слева)
- Патрон инструмента HSK‑F63
- Поддоны для удаления стружки
- Система минимальной смазки и высокоэффективная СОЖ
- Ручной пульт оператора и глубиномер
- Панельный ПК 18,5" (i5), USB и сетевые порты
Опции
- Инструменты и дополнительные патроны
- Дополнительный упор для обработки сверхдлинных заготовок (слева) и контрольный упор справа со вторым зажимным контуром
- Охлаждающее устройство Green Line для шкафа управления с пониженным энергопотреблением
- Сканер штрих‑кодов и опциональная полностью закрытая защитная кабина с дополнительной звукоизоляцией
- Расширение до восьми зажимов, двойное зажатие и оптимизированные против столкновений зажимные модули
- Панельный ПК 21,6" (i7), держатель для заметок, звукоизоляционный кожух, беспроводной измерительный датчик
Технические характеристики
- Модель: SBZ 122/73
- Макс. длина обработки (без торцевой обработки): 4 050 мм
- Ход X: 4 176 мм, Vmax 120 м/мин
- Ход Y: 1 040 мм, Vmax 60 м/мин
- Ход Z: 540 мм, Vmax 30 м/мин
- Направления обработки: 3 (сверху, сзади, спереди)
- Точность позиционирования: ±0,1 мм
- Шпиндель: 7 кВт S1, водяное охлаждение, макс. 20 000 об/мин; патрон HSK‑F63
- Сменщик инструмента: автоматический, 12 позиций
- Позиционирование зажимов: автоматическое; зажимы стандартные: Basic с линейными направляющими
- ПО: eluCam (Windows)
- Пневм. давление: >7 бар
- Электропитание: 400 V, 3~, 50 Hz, 25 A
- Потребление воздуха: ок. 185 л/мин (с орошением)
- Габариты (Д x Г x В): 7 643 мм x 2 171 мм x 3 000 мм
- Масса: ок. 3 800 кг
