Обзор

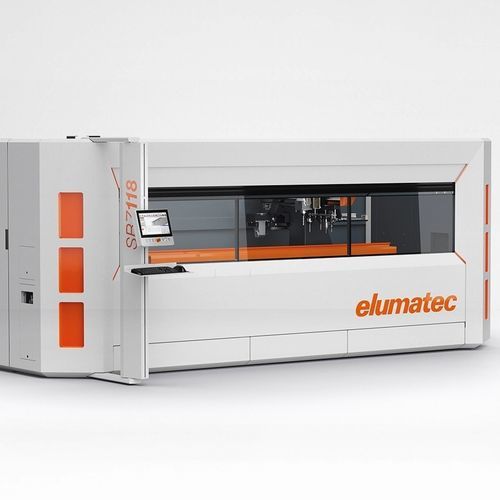

SBZ 118 — компактный профильный фрезерный центр с 3 осями и опцией обработки на 5 сторон, предназначенный для экономичной ЧПУ-обработки профилей из алюминия, ПВХ и тонкостенного стали. Машина имеет наклонную станину, бортовой 5-позиционный магази н (без инструментов) и готовность к eluCloud. Стандартная длина обработки: 3 000 мм.

Ключевые преимущества

• Разработан для экономичной и эффективной обработки профильных материалов из алюминия, ПВХ и тонкостенной стали
• Все операции (фрезерование, сверление, выборка, нарезание резьбы) выполняются при неподвижном профиле для защиты поверхности
• Интеллектуальная система управления и динамические сервоприводы для улучшения качества обработки и энергоэффективности
• Быстрое позиционирование блока обработки до 60 м/мин по оси X
• Нарезание резьбы без компенсационного патрона
• Автоопознавание и позиционирование зажимов для предотвращения столкновений
• Бортовой автоматический магазин на 5 позиций (без инструментов)
• 15.6" панельный ПК с процессором i3 и ИБП в комплекте

Стандартная конфигурация

• Воздушное охлаждение фрезерной шпиндели 5 kW (S1) — HSK-F63
• Защитная кабина с боковой сервисной дверью
• Четыре горизонтальных пневматических зажима; упор материала слева
• Система минимальной подачи смазки и высокоэффективная СОЖ
• Современное 3-осное управление и простое введение программ через eluCam

Опции

• 1 или 2 опциональных бортовых магазина для поворотных угловых головок (до 5-сторонней обработки)
• Поворотная угловая головка HSK-F63 на два инструмента
• Инструменты и держатели с технологическими данными; сканер штрих-кодов
• Измерение длины с обеих сторон; двойное зажимание и дополнительные зажимы (расширяемо до 6)
• Обновления Panel PC: 18.5" (i5) или 21.6" (i7)
• Охладитель Green Line для шкафов управления; CE стандартно, UL опция

Дополнительные сведения

• Бортовой 5-кратный магазин (без инструментов) и опциональные сменные угловые головки (до двух)
• Наклонная станина для улучшенной эргономики и удаления стружки
• Боковая сервисная дверь и новая передняя панель для безопасной и быстрой наладки и обслуживания
• eluCloud ready для удалённого мониторинга и онлайн-обслуживания

Технические характеристики

• Габариты (прибл.): общая длина (A) 5 520 мм; глубина без пульта (B) 1 955 мм; полная глубина с пультом (C) ≈3 025 мм; высота ≈2 490 мм; вес ≈3 220 кг
• Ходы осей: X = 3 595 мм; Y = 945 мм; Z = 374 мм
• Позиционирование (все оси): ±0,1 мм
• Скорости позиционирования: X = 60 м/мин; Y = 30 м/мин; Z = 30 м/мин
• Ускорение осей (все): 2,5 м/с²
• Электрошпиндель: мощность S1 5 кВт; макс. скорость 24 000 об/мин; посадка инструмента HSK 63F
• Автоматический магазин инструментов: макс. 5 инструментов; макс. диаметр дисковой фрезы 100 мм; макс. диаметр фрезы 16 мм; макс. длина инструмента 185 мм; макс. диаметр сверла 10 мм
• Обрабатываемые стороны: прямой инструмент (сверху) 1 сторона; с угловой головкой (перед/зад, торцы) 2 + 2 стороны
• Рабочая зона (мм): A: 185; B: 50 / 80; X1: 50 / 80; Y1: 3 200; Z1: 230; X2: 3 000; Y2: 175; Z2: 210
• Фиксация детали: автономное позиционирование зажимов; стандарт 4 зажима (макс. 6)
• Безопасность и смазка: встроенная защитная кабина; система минимального распыла масла
