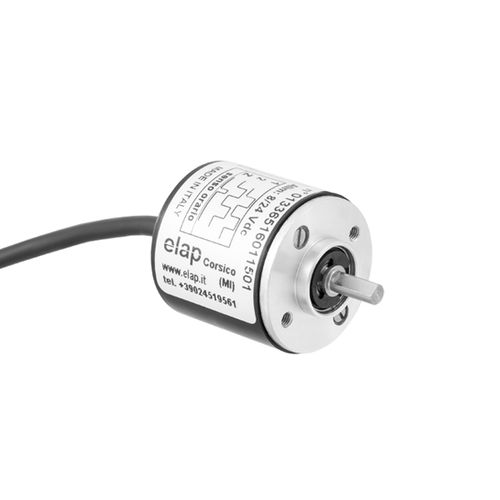

Разработанные на основе компактной инновационной технологии инкрементальные энкодеры E30 обеспечивают высокую точность и надежность при малых габаритах и отличном соотношении цена/производительность.
Инкрементальные энкодеры E30 выпускаются как в двунаправленном варианте (E30), так и в двунаправленном варианте с нулевым опорным импульсом (E31); число импульсов на оборот составляет от 2 до 12500. Диаметр их корпуса составляет всего 30 мм, а диаметр вала - 4 или 6 мм.
Датчик E30 помещен в пластмассовый корпус из ABS, с осевым кабелем или штекерной розеткой. Выходные сигналы могут подаваться в открытом коллекторе NPN, в формате "push-pull" или "line-driver".
ТЕХНИЧЕСКИЕ УСЛОВИЯ
- Круглый фланцевый энкодер, корпус Ø 30 мм
- вал Ø 4 мм - опционально 6 мм
- Импульсы на оборот №: 2 ÷ 12500
- Снабжение: 5В постоянного тока или 8/24В постоянного тока
- Выходные сигналы: толкатель, открытый коллектор NPN, сетевой драйвер 5В (питание 5В или 8/24В), сетевой драйвер 8/24В (питание 8/24В)
- Макс. частота: 100/150 кГц
- Защита от короткого замыкания и изменения полярности
- осевой или радиальный кабель, длиной 1 м
- Степень защиты: IP54
---
