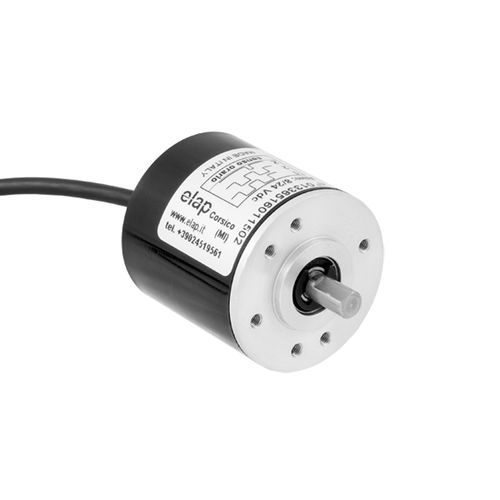

Инкрементальный датчик угла поворота E40 series

оптическиймагнитныйсо сплошным валом

Малогабаритные энкодеры серии E40 отличаются высокой точностью и компактными размерами. Инкрементальные энкодеры E40 могут поставляться с различными механическими фланцами: тип E40 имеет круглый фланец и 6 крепежных отверстий диаметром 30 мм, энкодер E40V имеет передний крепежный винт, а серия E40Q снабжена квадратным фланцем размером 43×43 мм. Типы E40M и E40S - это энкодеры с полым валом, предназначенные для соединения с двигателем, соответственно с помощью шарнира и противовращательной упругой металлической опоры. Для всех типов число оборотов варьируется от 2 до 12500, с нулевым импульсом или без него (E40 или E41). Стандартный корпус серии выполнен из ABS-пластика, с осевым или радиальным выводом кабеля или разъема; также доступна серия RE40 с алюминиевым корпусом и радиальным выводом кабельного пресса IP65. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ - Круглый фланцевый энкодер, корпус Ø 40 мм - вал Ø 6 или 4 мм (серии E40/E40V/E40Q) - полый вал Ø 6 или 8 мм (серии E40M/E40S) - питание: 5/30 В пост. тока - от 2 до 12500 ppr - макс. частота: 100/150 КГц - выходные сигналы: push-pull, открытый коллектор NPN, линейный драйвер 5В (питание 5/30В), линейный драйвер 5/30В (питание 5/30В) - защита от короткого замыкания и переполюсовки - аксиальный или радиальный кабель, длина 1 м; опционально: аксиальный разъем (специальные версии X...) - степень защиты: IP54 - корпус из ABS-пластика
