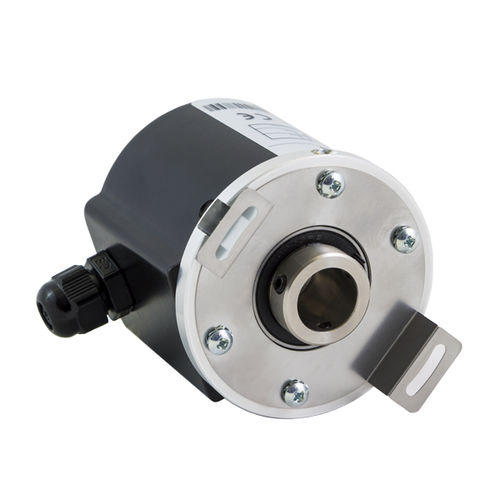

Инкрементальный датчик угла поворота RE4xx series

оптическийс несквозным полым валомс установкой на валу

Ассортимент инкрементальных датчиков, устанавливаемых на валы двигателей, включает в себя различные механические типы: серия RE400 с диаметром фланца 53,5 мм и серия RE470 с диаметром фланца 72 мм обеспечивают муфтовое соединение, в то время как серия RE410 и RE450 устанавливаются на полый вал Для отверстия в шарнире и для диаметра вала предусмотрены различные меры. Все типы выполнены в металлическом корпусе. Тип соединения и положение могут быть выбраны из различных опций, а также форматы выходного сигнала. Количество импульсов на оборот варьируется от 2 до 12500. Опция нулевых опорных импульсов доступна для всех серий (тип RE401/RE411/RE451/RE471). ТЕХНИЧЕСКИЕ УСЛОВИЯ - Питание напряжением 5/30 В пост. тока - потребляемая мощность 30/80 мА - максимальная частота счета 100 кГц / 200 кГц для ппр>1250 - Осевая или радиальная штекерная розетка, оснащенная летающей частью - Осевая или радиальная кабельная розетка, кабель длиной 3 м (длина кабеля: 1 м с выходом сетевого драйвера) - Выходные сигналы: NPN открытый коллектор, push-pull, драйвер линии 5 В пост. тока (питание 5/30 В пост. тока), драйвер линии 5/30 В пост. тока (питание 5/30 В пост. тока) - Защита от короткого замыкания и изменения полярности - металлический корпус - Степень защиты IP65
