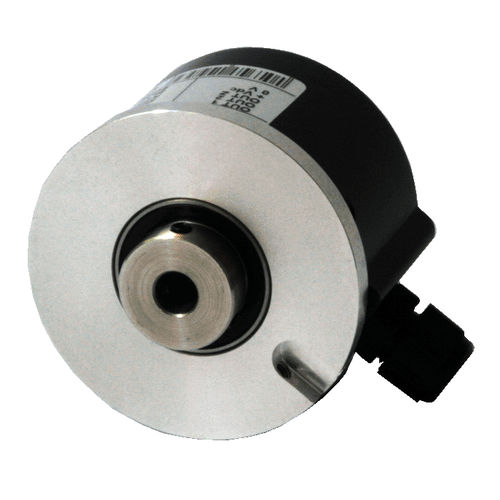

Инкрементальный датчик угла поворота REC seriesоптическиймагнитныйс несквозным полым валом
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- инкрементальный
- Технология
- оптический, магнитный
- Механическая характеристика
- со сплошным валом, с несквозным полым валом, с установкой на валу, с фланцем
- Выходной сигнал
- Line Driver
- Электрическое соединение
- разъем M12
- Напряжение питания
- DC
- Материал
- из алюминия
- Уровень защиты
- прочный, UL, IP65, устойчивый к КЗ
- Применение
- для промышленности, для OEM
- Другие характеристики
- компактный, высокое разрешение
- Разрешение инкрементального энкодера (импульсы/оборот)
МИН.: 2 unit
МАКС.: 12 500 unit
- Размер фланца
58 mm
(2 in)- Диаметр корпуса
МИН.: 6 mm
(0,24 in)МАКС.: 15 mm
(0,59 in)- Длина
38 mm
(1,496 in)- Скорость вращения
МИН.: 6 000 rpm
(37 699 rad.min-1)МАКС.: 10 000 rpm
(62 832 rad.min-1)- Частота на выходе
МИН.: 100 kHz
МАКС.: 200 kHz
- Температура процесса
МИН.: -10 °C
(14 °F)МАКС.: 70 °C
(158 °F)
Описание
Компактные размеры - разъем М12
Компактные энкодеры серии REC подходят для любой области применения, где требуются короткие размеры корпуса - длина корпуса составляет всего 38 мм.
Энкодеры REC выпускаются в различных механических исполнениях: с круглым фланцем и сервоуправлением (тип REC520/REC540), квадратным фланцем (REC620) или полым валом, с (REC450) или без упругой опоры (REC440).
Корпус изготовлен из прочного алюминия, а соединения обеспечивает штекерный разъем типа M12.
Количество импульсов на оборот составляет от 2 до 12500.
Энкодер с штекером М12 внесен в список UL.
ТЕХНИЧЕСКИЕ УСЛОВИЯ
- Длина корпуса 38 мм
- алюминиевый корпус
- Поставка 5/30 В пост. тока
- потребляемая мощность 30/80 мА
- Максимальная частота 100 кГц / 200 кГц для ppr>1250
- штекер M12 или кабельная розетка в радиальном положении (длина кабеля 1 м)
- Электронные сигналы: push-pull, драйвер линии 5Vdc (поставка 5/30 В пост. тока) или драйвер линии 5/30 В пост. тока (поставка 5/30 В пост. тока)
- Защита от короткого замыкания и изменения полярности
- степень защиты IP65
- Количество импульсов/оборот: от 2 до 12500
---
