Ø 50 мм

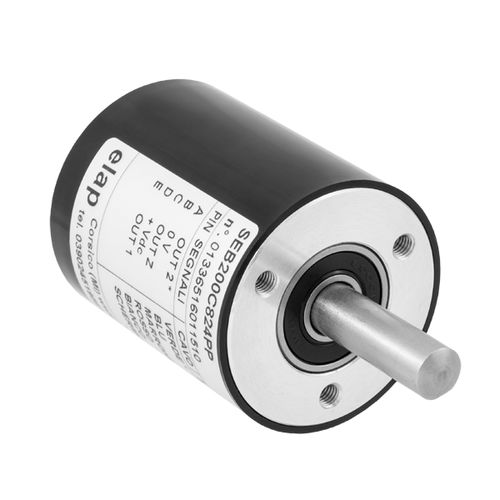

Прочные и надежные инкрементальные поворотные датчики серии SEB/SEB-Z могут применяться в тяжелых условиях эксплуатации. Они могут поставляться в двунаправленном (SEB) или двунаправленном варианте с нулевым опорным импульсом (SEB-Z). Количество импульсов на оборот варьируется от 2 до 12500.
Типы SEB-M/SEBZ-M работают по магнитному принципу, с числом ppr от 8 до 2048.
Пластмассовый корпус ABS обеспечивает высокую степень защиты от воздействий окружающей среды - IP65, которая может быть повышена до IP66 с помощью опционального уплотнительного кольца, установленного на валу энкодера.
Соединения выполняются с помощью кабеля или разъема в осевом положении; выходные сигналы могут иметь открытый коллектор NPN, толкающий или линейный привод.
ДОСТУПНЫЕ ВЕРСИИ
Двунаправленный с (SEB-Z) или без нулевого импульса (SEB)
Импульсы/революция: 2 ÷ 12500
Магнитный двунаправленный с (SEBZ-M) или без нулевого импульса (SEB-M)
Импульсы/революция: 8 ÷ 2048
ТЕХНИЧЕСКИЕ УСЛОВИЯ
- Круглый фланец диаметром 50 мм
- Диаметр вала 10 мм
- Питание напряжением 5/30 В пост. тока
- Защита от короткого замыкания и изменения полярности
- потребляемая мощность 30/80 мА
- Максимальная частота счета 100 кГц / 200 кГц для ппр. не более 1250
- Электронный выход: открытый коллектор NPN, Push-Pull, линейный привод
- выход осевого кабеля, длина кабеля 3 м (1 м для вывода тяговой линии) или осевой разъем, оснащенный летающей частью
- пластмассовый корпус из АБС
- Степень защиты IP65 (опционально IP66 с кольцом круглого сечения, установленным на валу)
---
