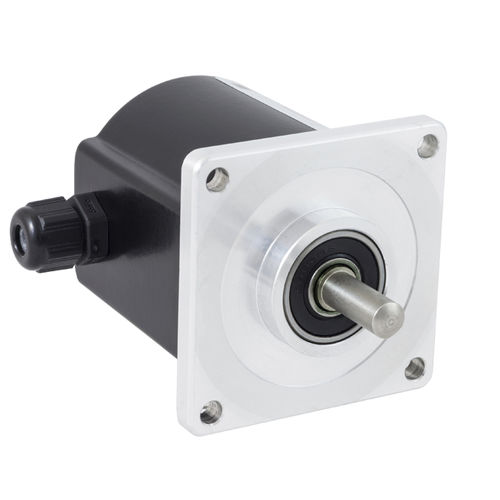

Ассортимент инкрементальных энкодеров с квадратными фланцами включает в себя серию RE620 с центрирующей маской диаметром 31,75 мм, совместимую с международным стандартом SIZE25, и серию RE650 с центрирующей маской диаметром 50 мм.
Оба типа датчиков заключены в металлический корпус. Тип и положение соединения могут быть выбраны из различных опций, а также форматы выходного сигнала и диаметры валов.
Количество импульсов на оборот варьируется от 2 до 12500.
Опция нулевого опорного импульса доступна для обеих серий (тип RE621 - RE651).
ТЕХНИЧЕСКИЕ УСЛОВИЯ
- Источник напряжения 5/30 В пост. тока - Потребляемая мощность 30/80 мА
- Максимальная частота счета 100 КГц - 200 КГц для ппр > 1250
- Осевая или радиальная штекерная розетка, оснащенная летающей частью - Осевая или радиальная кабельная розетка, кабель длиной 3 м (длина кабеля 1 м с выходом сетевого драйвера)
- Выходные сигналы: NPN открытый коллектор, push-pull, драйвер линии 5 В пост. тока (питание 5/30 В пост. тока), драйвер линии 5/30 В пост. тока (питание 5/30 В пост. тока)
- Защита от короткого замыкания и изменения полярности
- алюминиевый корпус
- степень защиты IP65 (опционально IP66 с кольцом круглого сечения на валу)
---
