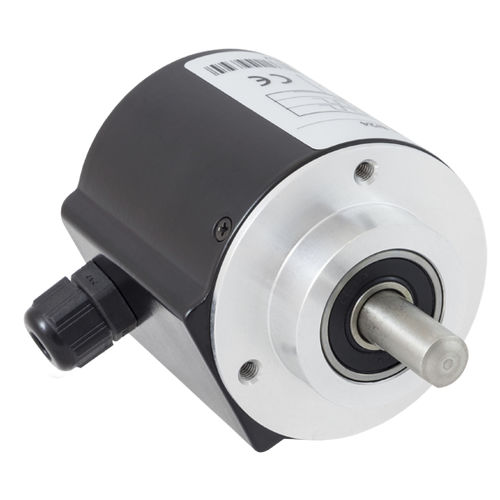

Инкрементальный датчик угла поворота RE520

оптическийсо сплошным валомс фланцем

Модельный ряд инкрементальных энкодеров SIZE58 с круглым фланцем включает в себя различные механические типы: серию RE520 с диаметром центрирующей маски 50 мм, совместимую с международным стандартом SIZE23, RE540 с диаметром центрирующей маски 36 мм и RE530 с фланцем RE0444. Все типы размещены в металлическом корпусе. Из различных вариантов можно выбрать тип и положение соединения, а также форматы выходных сигналов и диаметры валов. Число импульсов на оборот варьируется от 2 до 12500. Для всех серий (тип RE521 и др.) предусмотрена опция нулевого опорного импульса. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ -Напряжение питания 5/30 В пост. тока -Потребляемая мощность 30/80 мА -Максимальная частота счета 100 КГц - 200 КГц для ppr > 1250 - Осевая или радиальная розетка с разъемом, оснащенная летучей частью - Осевая или радиальная кабельная розетка, кабель длиной 3 м (длина кабеля 1 м с выходом линейного драйвера) - Выходные сигналы: Открытый коллектор NPN, push-pull, линейный драйвер 5 В пост. тока (питание 5/30 В пост. тока), линейный драйвер 5/30 В пост. тока (питание 5/30 В пост. тока) - Защита от короткого замыкания и переполюсовки - алюминиевый корпус - Степень защиты IP65 (опционально IP66 с уплотнительным кольцом, установленным на валу)
