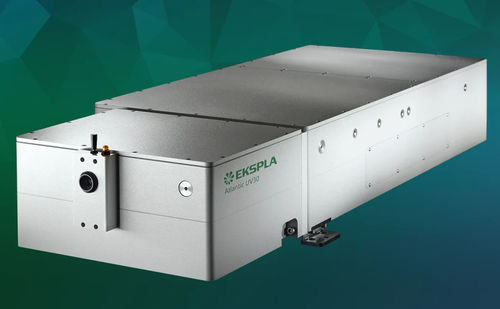

Пикосекундная лазерная система Atlantic

наносекундатвердотельнаяинфракрасная

Серия Atlantic - это промышленные пикосекундные лазеры высокой мощности, предназначенные для широкого спектра приложений по обработке материалов в лабораториях НИОКР и промышленных условиях. Эти водоохлаждаемые лазеры обеспечивают высокую энергию и мощность, что делает их подходящими для сложных задач, таких как резка и сверление дисплеев LCD или OLED, лазерная индукционная передача (LIFT), обработка стекла и сапфира, микромеханическая обработка сверхтвердых материалов, абляция металлов, резка и сверление полимеров, гравировка кремния и гравировка солнечных элементов.

Особенности

• На 1064 нм: до 80 Вт выходной мощности, до 200 мкДж энергии импульса
• На 532 нм (опционально): до 40 Вт выходной мощности, до 100 мкДж энергии импульса
• На 355 нм (опционально): до 30 Вт выходной мощности, до 75 мкДж энергии импульса
• До 1 МГц частоты повторения
• Короткая длительность импульса: 10 пс
• M² < 1.3
• Универсальные возможности управления и синхронизации лазера
• Умное триггерование для синхронной работы с полигональным сканером и PSO
• Монолитный, герметичный и прочный дизайн
• Низкая стоимость владения
• Режим длительности импульса в наносекундах (опционально)

Применения

• Сверление
• Резка
• Шаблонирование
• Структурирование
• Абляция
• Резка
• Микромеханическая обработка
• Резка LCD, OLED
• Лазерная индукционная передача
• Структурирование и резка сапфира
• Микромеханическая обработка керамики
• Сверление и трассировка PCD
• Гравировка кремния
• Резка и сверление PET, PP, PTFE, силикона

Описание
Лазеры Atlantic предлагают превосходное качество луча, максимальную доступную среднюю мощность (80 Вт @ IR / 40 Вт @ VIS / 30 Вт @ UV), максимальную доступную энергию импульса (200 мкДж @ IR / 100 мкДж @ VIS / 75 мкДж @ UV) и максимальную частоту повторения импульса до 1 МГц. Эти характеристики полезны для высокого качества обработки и высокой производительности. Продвинутая электроника позволяет внешнее управление (включая PSO), синхронизацию, точное триггерование лазера и мгновенный контроль амплитуды сигнала. Лазеры разработаны для надежности и долгосрочной стабильной работы в промышленных условиях, с оптическими компонентами, установленными в герметичном, прочном, монолитном алюминиевом блоке. Дизайн обеспечивает надежную, низкообслуживаемую работу, оптимизированную компоновку, управление с ПК, встроенную систему самодиагностики и расширенную отчетность о состоянии. Для высокомощных UV-лазерных приложений UV-оптика оптимизирована для долговечности и стабильной работы, что приводит к сроку службы UV-оптики в 8,000 часов. Уникальная опциональная функция позволяет работать в режимах пикосекунд и наносекунд, предоставляя 2-в-1 решение для обработки материалов, где требуется как высокая точность, так и высокая производительность при низкой стоимости.

Характеристики / Технические спецификации

• Модели: Atlantic 50, Atlantic 80
• Центральная длина волны: 1064 нм (основная), 532 нм (опция 2H), 355 нм (опция 3H)
• Частота повторения лазерного импульса: 300–1000 кГц (Atlantic 50), 400–1000 кГц (Atlantic 80)
• Максимальная средняя выходная мощность: 50 Вт (Atlantic 50, 1064 нм), 80 Вт (Atlantic 80, 1064 нм); 25 Вт / 40 Вт при 532 нм; 18 Вт / 30 Вт при 355 нм
• Энергия импульса при самой низкой PRR: до 165 мкДж / 200 мкДж (1064 нм), 85 мкДж / 100 мкДж (532 нм), 60 мкДж / 75 мкДж (355 нм)
• Контраст импульса: >300:1 (1064 нм), >500:1 (532 нм), >1000:1 (355 нм)
• Долгосрочная стабильность мощности за 8 ч: <1.0%
• Стабильность энергии импульса: <1.0% (1064 нм), <2.0% (532 нм), <2.5% (355 нм)
• Длительность импульса (FWHM) при 1064 нм: 10 ± 3 пс
• Поляризация: линейная, вертикальная 100:1
• M²: <1.3
• Круглость луча, дальнее поле: >0.85
• Дивергенция луча, полный угол: <1.5 мрад
• Стабильность направления луча (pk-to-pk): <50 мкрад
• Диаметр луча (1/e²) на 50 см: 1.8 ± 0.3 мм (1064 нм), 1.8 ± 0.3 мм (532 нм, Atlantic 50), 2.2 ± 0.3 мм (532 нм, Atlantic 80), 1.8 ± 0.3 мм (355 нм, Atlantic 50), 2.0 ± 0.3 мм (355 нм, Atlantic 80)
• Режим триггера: внутренний / внешний
• Управление выходом импульса: делитель частоты, выбор импульса, мгновенный контроль амплитуды, ослабление мощности
• Интерфейсы управления: клавиатура / USB / RS232 / LAN
• Охлаждение: вода
• Размер лазерной головки (L×W×H): 396 × 173 × 755 мм (один выход 1064 нм), 396 × 173 × 1000 мм (один выход 355 нм), 396 × 173 × 926 мм (3 выхода 1064 / 532 / 355 нм)
• Размер блока питания (L×W×H): 553 × 1019 × 852 мм
• Длина кабеля: 4 м
• Требования к электропитанию: 100–240 В AC, однофазное 47–63 Гц
• Максимальное потребление мощности: <3.1 кВт (Atlantic 50), <3.5 кВт (Atlantic 80)
• Температура окружающей среды: 18–27 °C
• Относительная влажность: 10–80% (без конденсации)
• Уровень загрязнения воздуха: ISO 9 (воздух в помещении) или лучше
• Классификация по EN60825-1: ЛАЗЕРНЫЙ ПРОДУКТ КЛАССА 4
