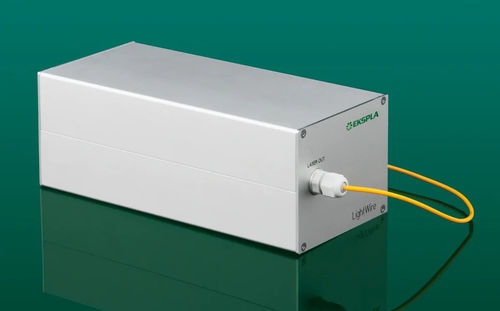

Фемтосекундный лазерный блок LightWire FFS

пикосекундныйволоконныйближний ИК-спектр

Серия LightWire FFS - это компактные волоконные сеятели, разработанные для фемтосекундных лазеров, предназначенные для засева CPA-систем на основе Nd:YAG, Yb:YAG, Yb:KGW и Yb:CALGO. Эти волоконные лазеры предлагают готовую к использованию эксплуатацию, монолитный дизайн и не требуют обслуживания, что делает их идеальными для промышленных условий и многопрофильных исследовательских лабораторий. Серия включает модели с фемтосекундной и пикосекундной длительностью импульса, обеспечивая гибкость для различных приложений.

Особенности

• Энергия импульса > 250 нДж при частоте повторения < 200 кГц (для FFS200CHI)
• Сжатые или чирпированные широкополосные импульсы
• Импульсы сжимаемые до < 200 фс (для FFS100CHI) и < 250 фс (для FFS200CHI)
• Длительность импульса < 140 фс (для FFS200)
• Опция PLL
• Другие длины волн доступны по запросу

Применение

• Засев фемтосекундных CPA-систем
• Ультрабыстрая спектроскопия
• Терагерцовая спектроскопия во временной области

Описание
Серия LightWire FFS предназначена для исследователей и OEM-интеграторов, которым требуются компактные, удобные и не требующие обслуживания источники с ограниченными по полосе пропускания пикосекундными импульсами, широкополосными импульсами, сжимаемыми до <200 фс, или фемтосекундными импульсами менее 140 фс. Широко настраиваемая частота повторения импульсов (25 кГц – 50 МГц) делает эти лазеры подходящими для нелинейной микроскопии, временно-разрешенной спектроскопии, терагерцовой спектроскопии и ультрабыстрых метрологических приложений. Лазеры FFS доступны с фемтосекундной длительностью импульса непосредственно из волокна или с чирпированными импульсами. Широкая спектральная полоса (до 15 нм) позволяет усиление импульсов с сжатой длительностью <200 фс. Модель FFS200CHI имеет настраиваемый профиль чирпа для соответствия конструкции компрессора CPA-системы.

Технические характеристики

• Центральная длина волны: 1030 ± 1 нм (FFS100CHI, FFS200CHI), 1064 нм (FFS200)
• Типичная спектральная полоса (при FWHM): до 15 нм (FFS100CHI, FFS200CHI), > 20 нм (FFS200)
• Длительность импульса: До 30 пс, сжимаемая до < 200 фс (FFS100CHI); > 50 пс, сжимаемая до < 250 фс (FFS200CHI); < 140 фс (FFS200)
• Профиль чирпа: линейный, настраиваемый (FFS100CHI, FFS200CHI); NA (FFS200)
• Частота повторения импульсов с пульс-пикером: 25 кГц – 50 МГц (FFS100CHI, FFS200); 100 кГц – 50 МГц (FFS200CHI)
• Выходная мощность (без/с пульс-пикером): > 50 мВт / > 25 мВт (FFS100CHI); > 200 мВт при 50 МГц, > 100 мВт при 1 МГц, > 25 мВт при 100 кГц (FFS200CHI); > 200 мВт / > 100 мВт (FFS200)
• Энергия импульса (без/с пульс-пикером): > 1 нДж / > 0.5 нДж (FFS100CHI); > 250 нДж при частотах повторения < 200 кГц (FFS200CHI); > 5 нДж / > 2.5 нДж (FFS200)
• Поляризация: линейная, > 100:1 угасание (FFS100CHI, FFS200CHI); линейная, > 10:1 угасание (FFS200)
• Оптический выход: разъем FC/APC или коллиматор с монтажным фланцем (FFS100CHI); коллиматор и узел изолятора (FFS200CHI); разъем FC/PC или коллимированный луч (FFS200)
• Длина выходного волокна: до 5 м (FFS100CHI), до 3 м (FFS200CHI), до 2 м (FFS200)
• Диаметр луча: 0.9 ± 0.1 мм (все модели)
• Высота луча: 38 мм (FFS200CHI), NA (другие)
• Качество луча: M² < 1.1 (FFS100CHI, FFS200CHI), M² < 1.5 (FFS200)
• Мониторинг импульсного поезда: выход фотодиода для осцилляторного поезда, TTL синхроимпульс для лазерного выхода (при наличии пульс-пикера)
• Размеры коллиматора (D × L): Ø33 × 11.76 мм (все модели)
• Интерфейс управления: CAN (USB, RS232, LAN опционально)
• Температура в помещении: 10–30 °C
• Относительная влажность: без конденсации
• Источник питания: 100–240 В, 50–60 Гц AC
• Потребление энергии: максимальное 230 Вт (типичное 60 Вт)

Информация для заказа

• Информация для заказа и варианты конфигурации доступны в документации по продукту и изображениях для заказа.

Характеристики / Технические характеристики

• Энергия импульса: до > 250 нДж при < 200 кГц (FFS200CHI)
• Длительность импульса: сжимаемая до < 200 фс (FFS100CHI), < 250 фс (FFS200CHI), < 140 фс (FFS200)
• Центральная длина волны: 1030 ± 1 нм (FFS100CHI, FFS200CHI), 1064 нм (FFS200)
• Спектральная полоса: до 15 нм (FFS100CHI, FFS200CHI), > 20 нм (FFS200)
• Частота повторения импульсов: 25 кГц – 50 МГц (FFS100CHI, FFS200), 100 кГц – 50 МГц (FFS200CHI)
• Выходная мощность: до > 200 мВт
• Поляризация: линейная, высокий коэффициент угасания
• Диаметр луча: 0.9 ± 0.1 мм
• Интерфейс управления: CAN, USB, RS232, LAN (опционально)
• Рабочая температура: 10–30 °C
• Источник питания: 100–240 В, 50–60 Гц AC
• Потребление энергии: до 230 Вт
