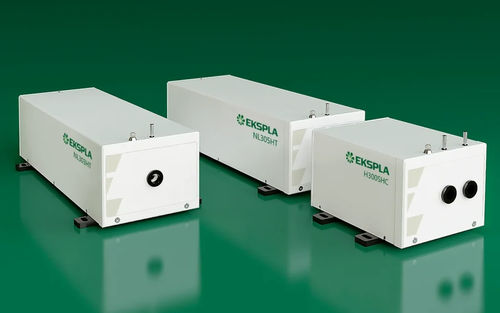

Лазерная система наносекунда NL300

модулятор добротностинастраиваемаядля лабораторий

Серия NL300 - это компактные наносекундные Nd:YAG-лазеры с электрооптической Q-switched накачкой лампой вспышки, предназначенные для получения импульсов высокой энергии с длительностью 3-6 нс при частоте повторения до 20 Гц. Эти лазеры отличаются надежностью и прочным герметичным лазерным резонатором, что делает их подходящими для сложных научных и промышленных применений. Серия NL300 предлагает широкий выбор модулей генераторов гармоник, позволяющих генерировать волны вплоть до 5-й гармоники, и оснащена дополнительными аттенюаторами для основной и гармонической длин волн. Система поддерживает охлаждение "вода-вода" или "вода-воздух" и позволяет заменять лампы без смещения лазерного резонатора. Дистанционное управление возможно через клавиатуру и/или порт RS232/USB, а драйверы LabView™ включены для упрощения интеграции. Особенности

• Признанная клиентами надежность
• Два года гарантии
• Надежный герметичный лазерный резонатор
• До 1100 мДж энергии импульса
• Более 1% стабильности энергии импульса StDev
• 5-20 Гц частоты повторения импульсов
• 3-6 нс длительности импульса
• Термостабилизированный второй, модули генератора третьей, четвертой и пятой гармоник
• Опциональные аттенюаторы для основной и/или гармонической длин волн
• Возможности охлаждения вода-вода или вода-воздух
• Замена ламп без смещения лазерного резонатора
• Дистанционное управление через клавиатуру и/или порт RS232/USB

Применение

• Абляция материалов
• LIBS (Light Induced Breakdown Spectroscopy)
• OPO pumping
• Remote Sensing
• LIDAR (Light Detection And Ranging)
• Mass Spectroscopy
• LIF (Light Induced Fluorescence)

Описание Лазеры серии NL300 генерируют импульсы высокой энергии с выбираемой частотой повторения от 5 до 20 Гц. Модели NL30×HT оптимизированы для извлечения максимальной энергии, обеспечивая до 1100 мДж при частоте 5 Гц. Компактная лазерная головка (длина около 480 мм) и блок питания (площадь 330 × 490 мм) разработаны для простой интеграции и обслуживания, с удобным доступом к резервуару для воды и заменой ламп, не требующей перестановки. Система может быть сконфигурирована с теплообменниками "вода-вода" или "вода-воздух", что позволяет при необходимости работать без водопроводной воды. Управление осуществляется с помощью драйверов LabView™ или удаленного пульта. Преимущества

• Высокая энергия импульса (до 1100 мДж на 1064 нм, 700 мДж на 532 нм, 450 мДж на 355 нм) и короткая длительность импульса (~4 нс) для сильного взаимодействия с материалом, идеально подходит для ЛИБС и абляции
• Эффективная однополостная конструкция без усилителей для простого выравнивания, компактный размер экономит лабораторное пространство
• Быстрая замена ламп без перестановки
• Возможность воздушного охлаждения для простой установки и низких затрат на обслуживание
• Многочисленные интерфейсы: USB, RS232, опционально LAN и WLAN для простой интеграции

Опции

• -AW: возможность воздушного охлаждения источника питания (требуется стабильная комнатная температура)
• Гармонический генератор: Выбор до 5-й гармоники
• Аттенюатор: Плавная регулировка энергии импульса без влияния на другие параметры

Гармонические генераторы и аттенюаторы

• Компактные термостабилизированные модули с дихроичными зеркалами и AR-покрытиями
• Согласование фаз с помощью механической регулировки
• Высокая эффективность преобразования и широкий выбор конфигураций
• Модульная конструкция позволяет изменять конфигурацию для различных длин волн
• Встроенные аттенюаторы для плавной регулировки энергии

Типичные гармонические модули

• H300A: Аттенюатор для пучка 1064 нм
• H300SH: Генератор второй гармоники (1064/532 нм)
• H300S: Сепаратор пучка 532 нм
• H300SHC: Генератор второй гармоники с сепаратором пучка 532 нм
• H300SHA: Генератор второй гармоники, сепаратор луча и аттенюатор для 532 нм
• H300THC: Генератор третьей гармоники с сепаратором луча 355 нм
• H300THA: Генератор третьей гармоники, разделитель лучей и аттенюатор для 355 нм
• H300FHC: Генератор четвертой гармоники с разделителем лучей 266 нм
• H300FHA: Генератор четвертой гармоники, разделитель лучей и аттенюатор для 266 нм
• H300FiHC: Генератор пятой гармоники с разделителем лучей 213 нм

Спецификации (выбранные)

• Частота повторения импульсов: 5-20 Гц (зависит от модели)
• Энергия импульса (на 1064 нм): до 1100 мДж
• Энергия импульса (на 532 нм): до 700 мДж
• Энергия импульса (на 355 нм): до 450 мДж
• Энергия импульса (на 266 нм): до 120 мДж
• Энергия импульса (на 213 нм): до 25 мДж
• Стабильность энергии импульса (StdDev): 1.0% (1064 нм), 1,5% (532 нм), 3,0% (355 нм), 3,5% (266 нм), 6,0% (213 нм)
• Дрейф мощности: ±2%
• Длительность импульса: 3-6 нс
• Поляризация: вертикальная, >90%
• Джиттер оптического импульса (StdDev): <0,5 нс
• Ширина линии: <1 см-¹
• Профиль пучка: Hat-Top в ближнем, почти гауссовом в дальнем поле
• Типичный диаметр луча: ~8-10 мм
• Расходимость луча: <0,6 мрад
• Стабильность наведения луча (RMS): 50 мкрад
• Высота луча: 68 мм
• Размер лазерной головки (Ш × Д × В): 154 × 475 × 128 мм
• Блок питания (Ш × Д × В): 330 × 490 × 585 мм
• Умбиликальная длина: 2,5 м
• Потребление воды: <6-12 л/мин (в зависимости от модели)
• Температура окружающей среды: 15-30 °C
• Относительная влажность: 20-80% (без конденсации)
• Требования к питанию: 208-240 В переменного тока, однофазный, 50/60 Гц
• Потребляемая мощность: <1-1,5 кВА
• Чистота помещения: не хуже 9 класса ISO
