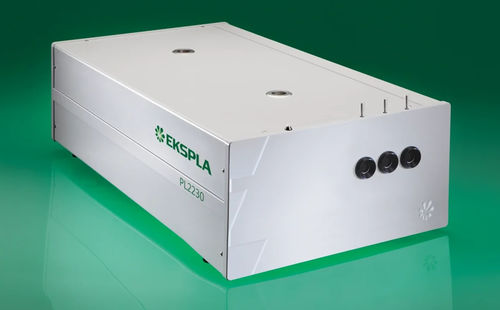

Пикосекундная лазерная система PL2230

насоснаядля спектроскопииNd:YAG

Серия PL2230 - это пикосекундные Nd:YAG лазеры с диодной накачкой, воздушным охлаждением и блокировкой мод, предназначенные для получения пикосекундных импульсов высокой энергии до 40 мДж при частоте повторения 100 Гц. Эти лазеры обеспечивают точное управление энергией импульса, отличную краткосрочную и долгосрочную стабильность и подходят для сложных научных приложений. Особенности

• Усилитель мощности с диодной накачкой, производящий до 40 мДж на импульс на длине волны 1064 нм
• Улучшение профиля луча с помощью усовершенствованной системы формирования луча
• Герметично закрытый задающий генератор DPSS
• Регенеративный усилитель с диодной накачкой
• Охлаждаемый воздухом
• <длительность импульса 30 пс
• Отличная стабильность длительности импульса
• Частота повторения до 100 Гц
• Импульс запуска камеры с джиттером <10 пс
• Отличная стабильность наведения луча
• Варианты генератора второй, третьей или четвертой гармоники с термостабилизацией
• Управление с ПК
• Дистанционное управление через клавиатуру

Применение

• Флуоресценция с временным разрешением (включая измерения с помощью стрип-камеры)
• СФГ/ШГ-спектроскопия
• Нелинейная спектроскопия
• Спектроскопия лазерного пробоя
• ОПГ накачки
• Дальнейшее лазерное зондирование
• Спутниковая дальнометрия
• Другие приложения спектроскопии и нелинейной оптики

Описание Основу системы PL2230 составляет твердотельный задающий генератор с диодной накачкой (DPSS) в герметичном монолитном блоке, генерирующий последовательности импульсов с высокой частотой повторения (90 МГц) и низкой энергией одиночного импульса. Усилители с диодной накачкой повышают энергию импульсов до 40 мДж. Регенеративный усилитель с высоким коэффициентом усиления достигает коэффициента усиления около 10⁶, за ним следует многопроходной усилитель мощности, оптимизированный для эффективного извлечения энергии и поддержания почти гауссова профиля пучка. Энергия выходного импульса может регулироваться с шагом ~1%, при этом стабильность энергии от импульса к импульсу составляет менее 0,5% среднеквадратичного значения на длине волны 1064 нм. Настроенные по углу кристаллы KD*P и KDP в термостабилизированных печах обеспечивают генерацию второй, третьей и четвертой гармоник, а сепараторы гармоник гарантируют высокую спектральную чистоту на разных выходных портах. Встроенные мониторы энергии обеспечивают непрерывный контроль энергии выходного импульса, который можно просмотреть на удаленной клавиатуре или компьютере. Лазер предлагает триггерные импульсы для синхронизации оборудования, с регулируемой задержкой до 500 нс (настраивается пользователем с шагом ~0,25 нс) и функцией предтриггера до 1000 мкс. Управление системой может осуществляться через USB (VCP, ASCII-команды), RS232 (ASCII-команды), LAN (REST API), WLAN (REST API) или пульт дистанционного управления с дисплеем с подсветкой. Интерфейсы связи

• USB: виртуальный последовательный порт, ASCII-команды
• RS232: ASCII-команды
• LAN: REST API
• WLAN: REST API

Опции

• -P20: длительность выходного импульса 20 пс ±10%, энергия импульсов на ~30% ниже по сравнению с версией 29 пс
• -P80: длительность выходного импульса 80 пс ±10%, энергия импульсов та же, что и в версии 29 пс
• -P10: длительность импульса 10±2 пс, энергия импульсов на ~50% ниже по сравнению с версией 29 пс (только PL2230A-100)
• -PLL: Позволяет привязать последовательность импульсов задающего генератора к внешнему ВЧ-генератору для точного внешнего запуска с низким джиттером
• PL2231A-50 HE: частота повторения 50 Гц, ~30% более высокая энергия импульсов по сравнению с лазером без компенсации деполяризации, длительность импульсов 29±5 пс
• PL2231A-10: частота повторения 10 Гц, ~2x более высокая энергия импульсов по сравнению с 50 Гц версией, длительность импульсов 29±5 пс

Характеристики и чертежи

• Типичный профиль выходного луча в ближнем поле и размеры лазерной головки

Характеристики / Технические характеристики

• Энергия импульса (на 1064 нм): до 40 мДж (PL2231A-50), 30 мДж (PL2231-50), 6 мДж (PL2230A-100), 3 мДж (PL2230-100)
• Энергия импульса (на 532 нм): до 18 мДж (PL2231A-50), 13 мДж (PL2231-50), 3 мДж (PL2230A-100), 1.3 мДж (PL2230-100)
• Энергия импульса (при 355 нм): до 13 мДж (PL2231A-50), 9 мДж (PL2231-50), 2 мДж (PL2230A-100), 0.9 мДж (PL2230-100)
• Энергия импульса (при 266 нм): до 5 мДж (PL2231A-50), 3 мДж (PL2231-50), 0,6 мДж (PL2230A-100), 0.3 мДж (PL2230-100)
• Длительность импульса (FWHM): 29 ± 5 пс (стандарт), опции для 10 пс, 20 пс, 80 пс
• Стабильность длительности импульса: ±1%
• Дрейф мощности: ±2%
• Частота повторения импульсов: до 100 Гц (PL2230-100, PL2230A-100), 50 Гц (PL2231-50, PL2231A-50), 10 Гц (PL2231A-10)
• Поляризация: вертикальная, >99%
• Преимпульсный контраст: >200:1
• Профиль луча: близок к гауссову
• Расхождение луча: <0,7-1,5 мрад
• Коэффициент распространения луча M²: <1,3-2,5
• Стабильность наведения луча (RMS): ≤10-20 мкрад
• Типичный диаметр луча: ~2-7 мм (зависит от модели)
• Джиттер оптического импульса: <50 пс (внутренний), ~3 нс (внешний)
• Задержка импульса на выходеTRIG1: от -500 до 50 нс
• Типичное время прогрева: 5-15 мин
• Размер лазерной головки (Ш × Д × В): 456 × 1031 × 249 ± 3 мм
• Размер электрического корпуса: 471 × 391 × 147 ± 3 мм (кроме PL2230-100: адаптер постоянного тока 12 В, 85 × 170 × 41 ± 3 мм)
• Длина амбиентного кабеля: 2.5 м
• Охлаждение: воздушное (PL2230-100, PL2230A-100), автономный чиллер (PL2231-50, PL2231A-50)
• Температура в помещении: 22 ± 2 °C
• Относительная влажность: 20-80% (без конденсации)
• Требования к питанию: 110-240 В переменного тока, 5 А, однофазный, 50/60 Гц
• Потребляемая мощность: <0,15-1,0 кВА
